3+E聚氯乙烯绝缘，聚氯乙烯护套圆线,450/750V
应用及描述
3+E聚氯乙烯绝缘，聚氯乙烯护套圆线,450/750V电缆用于总线，支线和支电路中，在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道，直埋或安装于地下管道中。
标准
- AS/NZS 5000.1
- AS/NZS 3008
- AS/NZS 1125

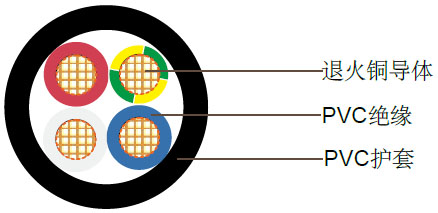

电缆结构
| 导体 |
退火铜 |
| 绝缘 |
聚氯乙烯 PVC V-90 |
| 绝缘颜色 |
3C + E – 红色,白色,蓝色,黄绿色 |
| 护套 |
聚氯乙烯 PVC 5V-90 |
| 护套颜色 |
黑色,也可选择其他颜色 |
技术特性
| 导体截面积 |
额定电流 |
电气性能 |
| 暴露在空气中 |
直埋 |
埋于管道中 |
20°C时的最大直流电阻 |
75°C时的最大交流电阻 |
电抗 |
75°C时三相电的电压降 |
| mm² |
A |
A |
A |
Ohm/km |
Ohm/km |
Ohm/km |
mV/A |
| 1.5 |
17 |
26 |
21 |
13.6 |
16.5 |
0.111 |
28.6 |
| 2.5 |
25 |
37 |
29 |
7.41 |
9.01 |
0.102 |
15.6 |
| 4 |
33 |
48 |
37 |
4.61 |
5.61 |
0.102 |
9.71 |
| 6 |
42 |
61 |
47 |
3.08 |
3.75 |
0.0967 |
6.49 |
电缆参数
| 标称导体截面积 |
导体股数/直径 |
标称绝缘厚度 |
标称接地线截面积 |
标称护套厚度 |
标称线缆外径 |
电缆重量 |
| mm² |
|
mm |
mm² |
|
mm |
kg/km |
| 1.5 |
7/0.50 |
0.6 |
1.5 |
0.9 |
9.2 |
130 |
| 2.5 |
7/0.67 |
0.7 |
2.5 |
1 |
11.4 |
210 |
| 4 |
7/0.85 |
0.8 |
2.5 |
1.1 |
12.4 |
280 |
| 6 |
7/1.04 |
1.0 |
2.5 |
1.1 |
13.8 |
330 |
