单芯聚乙烯绝缘,聚氯乙烯护套非铠装电缆,0.6/1kV

应用及描述

单芯聚乙烯绝缘,聚氯乙烯护套非铠装电缆,0.6/1kV电缆是用于室外和室内潮湿的环境中,通常用于城市的网络,工业厂房和能量分配的电力供应。用于总线,支线和支电路中,在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道,直埋或安装于地下管道中,适用于空间相对充足的地方。

标准

  • AS/NZS 5000.1
  • AS/NZS 3008
  • AS/NZS 1125

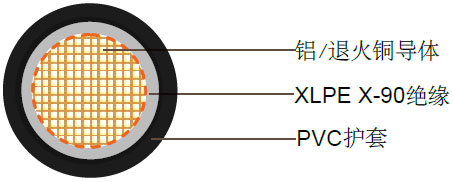

电缆结构

单芯聚乙烯绝缘,聚氯乙烯护套非铠装电缆,0.6/1kV
导体 铝/退火铜
绝缘 XLPE X-90
绝缘颜色 黑色,也可选择其他颜色
护套 聚氯乙烯 PVC 5V-90
护套颜色 黑色,也可选择其他颜色

技术特性

导体 额定电流 电气性能
截面积 露天管道中 埋于管道中 露天管道中 埋于管道中 20°C时的最大直流电阻 90°C时的最大交流电阻 电抗(三叶) 三相电的电压降
mm² A A A A Ohm/km Ohm/km Ohm/km mV/A
16 70 74 74 86 1.91 2.45 0.106 4.25
25 99 96 100 112 1.20 1.54 0.102 2.67
35 116 118 121 134 0.868 1.11 0.0982 1.94
50 138 139 149 161 0.641 0.822 0.0924 1.43
70 176 177 193 198 0.443 0.568 0.0893 0.997
95 215 209 237 241 0.320 0.411 0.0868 0.727
120 253 241 281 278 0.253 0.325 0.0844 0.582
150 286 273 319 310 0.206 0.265 0.0844 0.482
185 330 310 374 358 0.164 0.212 0.0835 0.394
240 396 369 440 428 0.125 0.162 0.0818 0.314
300 457 428 - 482 0.100 0.130 0.0809 0.266
400 534 487 - 567 0.0778 0.103 0.0802 0.226
500 616 578 - 653 0.0605 0.0813 0.0796 0.197
630 726 663 - 770 0.0469 0.0649 0.0787 0.177
16 86 95 95 112 1.15 1.47 0.106 2.550
25 121 123 127 144 0.727 0.927 0.102 1.620
35 138 150 160 171 0.524 0.668 0.098 1.170
50 171 182 193 209 0.387 0.494 0.092 0.872
70 209 225 242 257 0.268 0.342 0.089 0.615
95 253 268 286 310 0.193 0.247 0.087 0.457
120 297 310 341 358 0.153 0.197 0.084 0.373
150 341 353 385 401 0.124 0.160 0.084 0.316
185 391 401 440 465 0.099 0.129 0.084 0.269
240 462 471 523 546 0.075 0.099 0.082 0.227
300 534 546 - 621 0.060 0.080 0.081 0.202
400 616 621 - 717 0.047 0.065 0.080 0.183
500 715 717 - 813 0.037 0.053 0.080 0.170
630 836 813 - 952 0.028 0.043 0.079 0.159

电缆参数

标称导体截面积 导体类型 标称绝缘厚度 标称护套厚度 标称线缆外径 电缆重量
mm²     mm mm mm kg/km
铝导体
16 7/1.70 圆形 0.7 1.4 9.4 100
25 7股 紧实型 0.9 1.4 11.3 160
35 19股 紧实型 0.9 1.4 12.5 210
50 19股 紧实型 1.0 1.4 13.1 260
70 19股 紧实型 1.1 1.4 15.0 330
95 19股 紧实型 1.1 1.5 17.0 420
120 19股 紧实型 1.2 1.5 18.6 510
150 19股 紧实型 1.4 1.6 20.7 640
185 36股 紧实型 1.6 1.6 22.7 780
240 36股 紧实型 1.7 1.7 25.5 990
300 37股 紧实型 1.8 1.8 28.1 1220
400 60股 紧实型 2.0 1.9 31.8 1600
500 60股 紧实型 2.2 2 35.4 2000
630 60股 紧实型 2.4 2.2 39.6 2600
铜导体
16 7/1.70 圆形 0.7 1.4 9.4 230
25 7/2.14 圆形 0.9 1.4 11.3 320
35 19/1.53 圆形 0.9 1.4 12.5 425
50 19股 紧实型 1.0 1.4 13.1 550
70 19股 紧实型 1.1 1.4 15.0 760
95 19股 紧实型 1.1 1.5 16.8 1040
120 19股 紧实型 1.2 1.5 18.6 1305
150 19股 紧实型 1.4 1.6 20.6 1585
185 36股 紧实型 1.6 1.6 22.7 1980
240 36股 紧实型 1.7 1.7 25.6 2610
300 37股 紧实型 1.8 1.8 28.4 3340
400 60股 紧实型 2.0 1.9 31.7 4245
500 60股 紧实型 2.2 2.0 35.4 5500
630 91股 紧实型 2.4 2.2 42.4 7220
