单芯V90HT线缆 0.6/1kV
应用及描述
单芯V90HT线缆 0.6/1kV电缆主要应用于电力互联。
标准

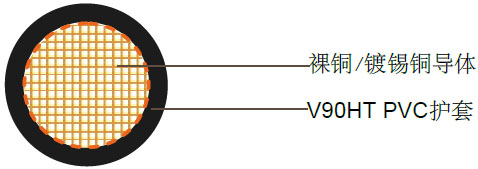

电缆结构
| 导体 |
多股镀锡铜丝(TCW）或裸铜(PCW)，遵循AS1125 |
| 绝缘 |
V90HT聚氯乙烯，遵循AS3808 |
| 颜色 |
红色,蓝色,绿色，黄色,白色,黑色,棕色,紫罗兰色,橘色,灰色 |
技术特性
| 导体截面积 |
20°C时的电阻 |
20°C时的电阻 |
电流 |
| mm² |
Ohm/km(TCW) |
Ohm/km(PCW) |
|
| 0.5 |
40.1 |
39 |
3 |
| 0.75 |
26.7 |
26 |
7.5 |
| 1 |
20 |
19.5 |
10 |
| 1.5 |
13.7 |
13.3 |
15 |
| 2.5 |
8.2 |
8 |
20 |
| 4 |
5.1 |
5 |
25 |
电缆参数
| 导体截面积 |
芯数 |
导体股数/直径 |
最小绝缘厚度 |
标称电缆外径 |
标称电缆重量 |
| mm² |
|
mm |
mm |
mm |
kg/100m |
| 0.5 |
1 |
16/0.2 |
0.8 |
2.6 |
1.1 |
| 0.75 |
1 |
24/0.2 |
0.8 |
2.8 |
1.4 |
| 1 |
1 |
32/0.2 |
0.8 |
3 |
1.7 |
| 1.5 |
1 |
30/0.25 |
0.8 |
3.3 |
2.2 |
| 2.5 |
1 |
50/0.25 |
0.9 |
3.95 |
3.5 |
| 4 |
1 |
56/0.3 |
1 |
4.75 |
5.3 |
