TR2031- 回路检测馈线电缆

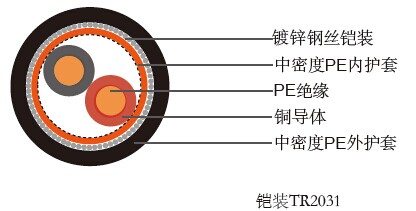

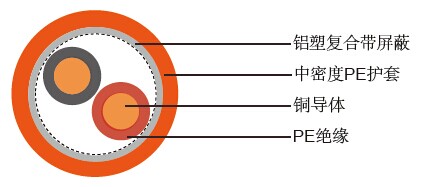

非铠装TR2031铠装TR2031

应用
TR2031回路检测馈线电缆是铜导体通信电缆,安装在管道网络中。铠装馈线电缆为感应电缆回路提供电流,专用于直埋地下安装。


标准
BS 6500


结构
- 导体: 实心退火铜, 遵循IEC 60288,1类导体
- 绝缘: 聚乙烯(PE), 遵循IEC 60708
- 色彩编码: 1对 – 红色, 黑色
2对 –红, 黄, 蓝, 黑色组成循环四线组
- 屏蔽(非铠装电缆): 铝塑复合屏蔽,遵循IEC 60708
- 内护套(铠电缆装): 中密度聚乙烯(MDPE), 遵循IEC 60708
- 铠装(铠电缆装): 镀锌钢丝铠装,遵循BS EN 10257-1
- 外护套: 中密度聚乙烯(MDPE), 遵循IEC 60708
- 外护套颜色: 桔色/黑色


技术参数

- 额定电压: 600/Kft volts
- 最小弯曲半径: 8 x Ø
- 额度温度: +70º C
- 20°C时的导体电阻: 1.5mm2---- 12.1ohms/km
2.5mm2---- 7.41ohms/km
- 绝缘电阻: >1500 MΩ x km
- 环线电感: 630μH/km(1对) 720μH/km(2对)
- 电容:
非铠装 铠装
1.5 mm2 2.5 mm2 1.5 mm2 2.5 mm2
<75 pF/m (1P) pF/m 64 pF/m (1P)
52 pF/m (2P) 53.5 pF/m (2P)

-电流:

非铠装在空气中 (30°C) 铠装在地下(15oC, 1.2oC m/W)
1.5 mm2 2.5 mm2 1.5 mm2 2.5 mm2
24* 33* 32* 41*
*这些数对应的是2芯电缆,4芯电缆应该乘以0.78.

电缆参数

对数 标称截面积 标称导体股数/直径 绝缘厚度 内护套厚度 铠装直径 外护套厚度 标称外径 标称电缆重量
mm2 NO./mm mm mm mm mm mm Kg/km
Unarmored cables
1 1.5 1/1.38 0.60 0.7 - 1.4 9.0 67
2 (Q) 1.5 1/1.38 0.60 0.7 - 1.4 10.2 118
1 2.5 1/1.78 0.70 0.7 - 1.4 10.4 99
2 (Q) 2.5 1/1.78 0.70 0.7 - 1.4 11.8 166
Armored cables
1 1.5 1/1.38 0.60 0.7 0.9 1.4 11.9 265
2 (Q) 1.5 1/1.38 0.60 0.7 0.9 1.4 13.2 335
1 2.5 1/1.78 0.70 0.7 0.9 1.4 12.7 336
2 (Q) 2.5 1/1.78 0.70 0.7 0.9 1.4 14.1 375
