IMSA 39-6/40-6(通信电缆)



IMSA 39-6/40-6(通信电缆)IMSA 39-6

应用
这些电缆通常敷设于地下管道或用作由支撑单元支撑的架空电缆,或安装于建筑物的快速通道,不包括电缆托盘,或用于防火信号线, 或是电力交通信号和数据采集电缆。适用于安装在干燥或潮湿的环境中。

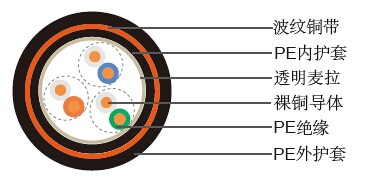

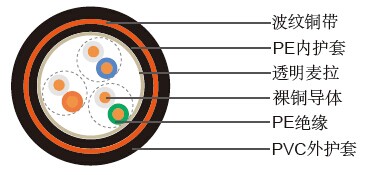

电缆结构
- 导体: 实心铜导体,遵循ASTM B-3(多股可选))
- 绝缘: 聚乙烯(PE)
- 成对: 两芯对绞
- 粘贴带: 透明麦拉,100%覆盖率
- 内护套: 聚乙烯(PE)
- 屏蔽: 波纹铜绕包带- 最少15%搭接
- 外护套: IMSA 39-6-黑色聚氯乙烯 (PVC)/
IMSA 40-6-黑色 聚乙烯(PE)

IMSA 40-2

色彩编码

导体数 绝缘颜色 导体数 绝缘颜色
A线 B线 A线 B线
1 白色 蓝色 14 黑色 棕色
2 白色 桔色 15 黑色 Slate
3 白色 绿色 16 黄色 蓝色
4 白色 棕色 17 黄色 桔色
5 白色 Slate 18 黄色 绿色
6 红色 蓝色 19 黄色 棕色
7 红色 桔色 20 黄色 Slate
8 红色 绿色 21 紫色 蓝色
9 红色 棕色 22 紫色 桔色
10 红色 Slate 23 紫色 绿色
11 黑色 蓝色 24 紫色 棕色
12 黑色 桔色 25 紫色 Slate
13 黑色 绿色







粘贴带色彩编码: 含有25对以上线芯的电缆按单元分组。按照螺旋缠绕的彩色编码非吸湿性绕包区分,绕包带的色彩编码与25对线芯的编码一样.


额定温度

75°C


额定电压
600 V

电缆参数

AWG 对数 实心或多 股 绝缘厚度 内护套厚度 外护套厚度 外径 线缆重量
inches mm inches mm inches mm inches mm Lbs./Kft Kg/Km
19 3 实心 0.015 0.38 0.045 1.14 0.06 1.52 0.57 14.48 115 171
19 6 实心 0.015 0.38 0.045 1.14 0.06 1.52 0.63 16.00 157 234
19 12 实心 0.015 0.38 0.045 1.14 0.06 1.52 0.756 19.20 248 369
19 18 实心 0.015 0.38 0.045 1.14 0.08 2.03 0.89 22.61 352 524
19 25 实心 0.015 0.38 0.045 1.14 0.08 2.03 1.01 25.65 444 661
19 50 实心 0.015 0.38 0.06 1.52 0.08 2.03 1.255 31.88 783 1165
16 3 实心 0.02 0.51 0.045 1.14 0.06 1.52 0.66 16.76 161 240
16 6 实心 0.02 0.51 0.045 1.14 0.06 1.52 0.78 19.81 247 368
16 12 实心 0.02 0.51 0.06 1.52 0.08 2.03 0.97 24.64 421 626
16 18 实心 0.02 0.51 0.06 1.52 0.08 2.03 1.22 30.99 607 903
16 25 实心 0.02 0.51 0.075 1.91 0.11 2.79 1.31 33.27 772 1149
16 50 实心 0.02 0.51 0.045 1.14 0.06 1.52 1.83 46.48 1493 2222
