450℉/232℃ EPDM绝缘铅护套扁平潜油泵电缆
应用
该电缆适用于石油行业，可向潜油电泵机组输送电能，适合石油工业井下安装。
标准
- IEEE Std. 1018
- API RP 11S5
- API RP 11S6

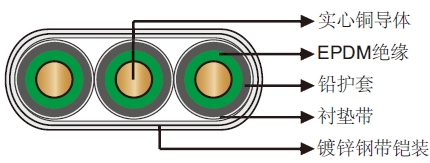

结构
| 导体 | 实心裸铜导体 |
|---|---|
| 绝缘 | EPDM绝缘，导体外层有聚粘结层 |
| 护套 | 铅护套 |
| 带 | 纵向缠绕，橡胶被覆，织物衬垫带 |
| 铠装 | 镀锌钢带铠装 |
尺寸和重量
5kV
| 电缆型号 | 导体规格 | 导体外径 | 绝缘厚度 | 总外径 | 重量 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| AWG | mm² | inches | mm | inches | mm | inches | mm | lbs/kft | kg/km | |
| QYEQ-232-5kV-3G4 | 4 | 21.1 | 0.20 | 5.2 | 0.08 | 2.0 | 1.47 x 0.59 | 37.3 x 15.1 | 1478 | 2200 |
| QYEQ-232-5kV-3G2 | 2 | 33.6 | 0.26 | 6.6 | 0.08 | 2.0 | 1.63 x 0.64 | 41.4 x 16.3 | 1882 | 2800 |
| QYEQ-232-5kV-3G1 | 1 | 42.4 | 0.29 | 7.4 | 0.08 | 2.0 | 1.73 x 0.67 | 43.9 x 17.0 | 2083 | 3100 |
其他导体规格可选。
