205℉/96℃ PP绝缘NBR护套扁平潜油泵电缆
应用
该电缆适用于石油行业，可向潜油电泵机组输送电能，适合石油工业井下安装。
标准
IEEE Std. 1019
API RP 11S5
API RP 11S6

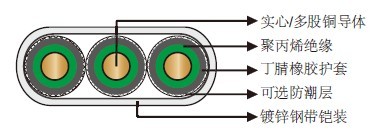

结构
导体：
实心/多股铜导体。
绝缘：
聚丙烯绝缘。
护套：
耐油丁腈橡胶。每根绝缘导体有单独的护套或三根导体平行置于一个共同的护套中。
可选防潮层：
带，编织，带和编织，或挤出式防潮层，用于流体防护和环形加固。
铠装：
镀锌钢带铠装。
尺寸和重量
3KV
电缆型号 |
导体规格 |
导体外径 |
绝缘厚度 |
总外径 |
重量 |
|||||
|
AWG |
mm² |
inches |
mm |
Inches |
mm |
Inches |
mm |
lbs/kft |
kg/km |
QYPN-96-3kV-3G10S |
- |
10 |
0.14 |
3.556 |
0.075 |
1.9 |
1.59×0.56 |
40.5×14.2 |
840 |
1249 |
QYPN-96-3kV-3G6 |
6 |
13.3 |
0.162 |
4.115 |
0.075 |
1.9 |
1.68×0.59 |
42.8×14.9 |
952 |
1416 |
QYPN-96-3kV-3G16S |
- |
16 |
0.178 |
4.521 |
0.075 |
1.9 |
1.75×0.61 |
44.5×15.5 |
1040 |
1547 |
QYPN-96-3kV-3G4 |
4 |
21.1 |
0.204 |
5.182 |
0.075 |
1.9 |
1.86×0.65 |
47.2×16.4 |
1194 |
1776 |
QYPN-96-3kV-3G25S |
- |
25 |
0.222 |
5.639 |
0.075 |
1.9 |
1.93×0.67 |
49.1×17.0 |
1308 |
1947 |
QYPN-96-3kV-3G2 |
2 |
33.6 |
0.258 |
6.553 |
0.075 |
1.9 |
2.08×0.72 |
52.9×18.3 |
1557 |
2318 |
QYPN-96-3kV-3G1 |
1 |
42.4 |
0.289 |
7.341 |
0.075 |
1.9 |
2.21×0.76 |
56.1×19.4 |
1793 |
2669 |
QYPN-96-3kV-3G1/0 |
1/0 |
53.5 |
0.368 |
9.347 |
0.075 |
1.9 |
2.54×0.87 |
64.4×22.2 |
2483 |
3695 |
QYPN-96-3kV-3G2/0 |
2/0 |
67.4 |
0.414 |
10.516 |
0.075 |
1.9 |
2.73×0.94 |
69.3×23.8 |
2944 |
4381 |
5KV
电缆型号 |
导体规格 |
导体外径 |
绝缘厚度 |
总外径 |
重量 |
|||||
|
AWG |
mm² |
inches |
mm |
Inches |
mm |
Inches |
mm |
lbs/kft |
kg/km |
QYPN-96-5kV-3G10S |
- |
10 |
0.14 |
3.556 |
0.09 |
2.3 |
1.72×0.60 |
43.8×15.3 |
927 |
1380 |
QYPN-96-5kV-3G6 |
6 |
13.3 |
0.162 |
4.115 |
0.09 |
2.3 |
1.81×0.63 |
46.1×16.0 |
1043 |
1552 |
QYPN-96-5kV-3G16S |
- |
16 |
0.178 |
4.521 |
0.09 |
2.3 |
1.88×0.65 |
47.8×16.6 |
1133 |
1686 |
QYPN-96-5kV-3G4 |
4 |
21.1 |
0.204 |
5.182 |
0.09 |
2.3 |
1.99×0.69 |
50.5×17.5 |
1291 |
1922 |
QYPN-96-5kV-3G25S |
- |
25 |
0.222 |
5.639 |
0.09 |
2.3 |
2.06×0.71 |
52.4×18.1 |
1409 |
2096 |
QYPN-96-5kV-3G2 |
2 |
33.6 |
0.258 |
6.553 |
0.09 |
2.3 |
2.21×0.76 |
56.2×19.4 |
1663 |
2475 |
QYPN-96-5kV-3G1 |
1 |
42.4 |
0.289 |
7.341 |
0.09 |
2.3 |
2.34×0.81 |
59.5×20.5 |
1904 |
2834 |
QYPN-96-5kV-3G1/0 |
1/0 |
53.5 |
0.368 |
9.347 |
0.09 |
2.3 |
2.67×0.92 |
67.8×23.3 |
2606 |
3878 |
QYPN-96-5kV-3G2/0 |
2/0 |
67.4 |
0.414 |
10.516 |
0.09 |
2.3 |
2.86×0.98 |
72.6×24.9 |
3074 |
4575 |
