Type W两芯圆形移动电力电缆2kV


应用
该电缆适合不需要裸接地线的一般应用。


标准
ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

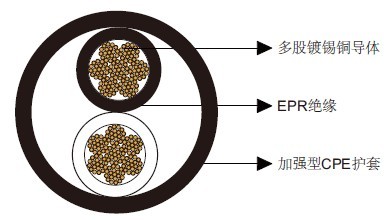

结构
导体:多股镀锡退火铜导体。
绝缘:乙丙橡胶(EPR)。
护套:黑色加强型重型/特重型氯化聚乙烯(CPE)。(外径大于2英寸的电缆需使用特重型护套)

Type W两芯圆形移动电力电缆2kV

  • 可选项
    • 其他护套材料如CSP/PCP/NBR/PVC可根据要求提供。
    • 中间有加强纤维的双层护套可根据要求定制。

  • 机械和热性能
    最小弯曲半径:6×OD
    导体最高工作温度:+90℃

尺寸和重量

结构

股数

标称绝缘厚度

标称护套厚度

标称外径

标称重量

电流

芯数×AWG/kcmil

-

inch

mm

inch

mm

inch

mm

lbs/kft

kg/km

A

2×8

166

0.06

1.5

0.110

2.8

0.83

21.1

391

581

72

2×6

259

0.06

1.5

0.125

3.2

0.94

23.9

571

849

95

2×4

412

0.06

1.5

0.140

3.6

1.07

27.3

793

1180

127

2×2

259

0.06

1.5

0.155

3.9

1.26

32.1

1142

1699

167

2×1/0

414

0.08

2.0

0.170

4.3

1.51

38.3

1693

2520

217

2×2/0

522

0.08

2.0

0.170

4.3

1.65

41.9

1908

2840

250

2×3/0

658

0.08

2.0

0.190

4.8

1.77

45.0

2600

3870

286

2×4/0

829

0.08

2.0

0.190

4.8

1.92

48.8

2675

3980

328

2×250

973

0.095

2.4

0.205

5.2

2.10

53.3

3434

5110

363

电流值基于导体温度90℃和环境空气温度40℃,符合ICEA S-75-381标准。
