Type G-GC三芯扁平移动电力电缆2kV
应用
该扁平电缆适用于交流采矿设备，如交流穿梭车，钻，截煤和装载机。
标准
ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA-C22.2 No.96

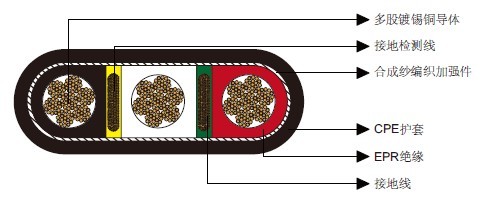

结构
导体：
多股镀锡退火铜导体。
绝缘：
乙丙橡胶（EPR）。
接地检测线：
镀锡铜导体与黄色绝缘。
接地线：
镀锡铜导体与可选的绿色包覆层。
加强件：
合成纱。
护套：
黑色重型/特重型氯化聚乙烯（CPE）。（外径大于2英寸的电缆需使用特重型护套）
结构 |
股数 |
接地线 规格 |
接地检 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
电流 |
||||
芯数×AWG/ |
- |
AWG/ |
AWG/ |
inch |
mm |
inch |
mm |
inch |
mm |
lbs/kft |
kg/km |
A |
3×6 |
133 |
8 |
8 |
0.06 |
1.5 |
0.095 |
2.4 |
0.66×1.67 |
16.8×42.4 |
900 |
1340 |
79 |
3×4 |
259 |
7 |
8 |
0.06 |
1.5 |
0.095 |
2.4 |
0.72×1.87 |
18.3×47.5 |
1175 |
1750 |
104 |
3×3 |
259 |
6 |
6 |
0.06 |
1.5 |
0.110 |
2.8 |
0.78×2.08 |
19.8×52.8 |
1395 |
2080 |
120 |
3×2 |
259 |
5 |
6 |
0.06 |
1.5 |
0.110 |
2.8 |
0.85×2.23 |
21.6×56.6 |
1625 |
2415 |
138 |
3×1 |
259 |
4 |
6 |
0.08 |
2.0 |
0.125 |
3.2 |
0.96×2.50 |
24.4×63.5 |
2090 |
3110 |
161 |
3×1/0 |
259 |
3 |
5 |
0.08 |
2.0 |
0.140 |
3.6 |
1.01×2.67 |
25.6×67.8 |
2470 |
3675 |
186 |
3×2/0 |
329 |
2 |
5 |
0.08 |
2.0 |
0.140 |
3.6 |
1.09×2.86 |
27.7×68.1 |
2940 |
4375 |
215 |
3×3/0 |
413 |
1 |
5 |
0.08 |
2.0 |
0.155 |
3.9 |
1.18×3.12 |
30.0×79.2 |
3515 |
5230 |
249 |
3×4/0 |
532 |
1/0 |
5 |
0.08 |
2.0 |
0.155 |
3.9 |
1.24×3.30 |
31.5×83.8 |
4245 |
6315 |
287 |
电流值基于导体温度90℃和环境空气温度40℃，符合ICEA S-75-381标准。
