Type 409 1.1 to 22KV
应用
Type 409系列电缆主要用于机械设备的灵活供电，更适合作为拖曳电缆使用。小型电缆适用于钻及手持工具设备，大型电缆适用于挖掘机、挖斗机和钻机。
标准
AS/NZS 2802:2000
AS/NZS 1125
AS/NZS 3808
AS/NZS 5000.1

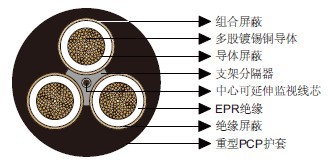

结构
3×导体：柔软的多股镀锡退火铜导体。
导体屏蔽：半导材料（用于电压为3.3/3.3kV及以上的电缆）。
绝缘：EPR。
绝缘屏蔽：半导橡胶。
组合屏蔽（接地线）：镀锡退火铜线与涤纶纤维混合编织。
支架分隔器：半导PCP。
1×中心延伸监视线芯：柔软的多股镀锡铜导体与EPR覆层。
护套：重型PCP护套。重型CPE/CSP护套可选。
尺寸和重量
标称导体 |
绞股规格 |
绝缘厚度 |
芯线屏蔽 |
监视导体 |
护套厚度 |
标称外径 |
标称重量 |
||
绞股规格 |
屏蔽截面 |
绞股规格 |
覆层厚度 |
||||||
mm² |
No/mm |
mm |
No/mm |
mm² |
No/mm |
mm |
mm |
mm |
kg/100m |
Type 409.1 Class2 |
|||||||||
6 |
84/0.30 |
1.5 |
7/0.25 |
7.2 |
24/0.20 |
0.8 |
3.8 |
30.0 |
129 |
10 |
77/0.40 |
1.5 |
7/0.25 |
8.6 |
24/0.20 |
0.8 |
3.8 |
32.6 |
157 |
16 |
126/0.40 |
1.6 |
7/0.25 |
9.6 |
24/0.20 |
0.8 |
4.0 |
35.8 |
197 |
25 |
209/0.40 |
1.6 |
7/0.25 |
11.3 |
24/0.20 |
0.8 |
4.3 |
39.7 |
255 |
35 |
285/0.40 |
1.6 |
7/0.25 |
12.4 |
24/0.20 |
0.8 |
4.6 |
43.1 |
312 |
50 |
380/0.40 |
1.7 |
7/0.25 |
14.1 |
40/0.20 |
0.8 |
5.0 |
47.7 |
386 |
70 |
203/0.67 |
1.8 |
7/0.25 |
16.5 |
40/0.20 |
0.8 |
5.4 |
53.9 |
503 |
95 |
259/0.67 |
2.0 |
7/0.30 |
21.8 |
40/0.20 |
0.8 |
6.0 |
59.3 |
622 |
120 |
336/0.67 |
2.1 |
7/0.30 |
24.7 |
40/0.20 |
0.8 |
6.4 |
65.1 |
760 |
150 |
427/0.67 |
2.3 |
7/0.40 |
36.1 |
40/0.20 |
0.8 |
6.9 |
72.1 |
960 |
185 |
518/0.67 |
2.5 |
7/0.40 |
40.5 |
40/0.20 |
0.8 |
7.4 |
78.6 |
1160 |
240 |
672/0.67 |
2.8 |
7/0.50 |
57.7 |
40/0.20 |
0.8 |
8.2 |
88.6 |
1490 |
300 |
854/0.67 |
3.0 |
7/0.50 |
63.2 |
40/0.20 |
0.8 |
8.8 |
96.3 |
1800 |
Type 409.3 Class2 |
|||||||||
16 |
126/0.40 |
3.0 |
7/0.25 |
13.1 |
24/0.20 |
0.8 |
5.3 |
46.2 |
301 |
25 |
209/0.40 |
3.0 |
7/0.25 |
14.8 |
24/0.20 |
0.8 |
5.6 |
50.1 |
371 |
