NTSCGECWOEU中压采煤机电缆



应用
该电缆用于移动电气设备的连接,可用于地下矿井,如采煤机,特别是低拉伸应力下高弯曲负荷的应用。


标准
VDE 0250 Part 813

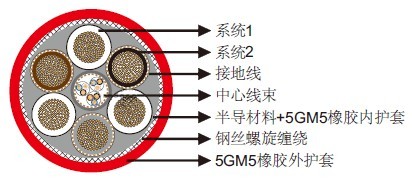

结构
系统1(1.8/3kV或3.6/6kV):柔软的多股镀锡铜导体与基于EPR的耐热3GI3橡胶,易剥离的外半导电层。
系统2(0.6/1kV):柔软的多股镀锡铜导体与基于EPR的耐热3GI3橡胶。
接地线:镀锡铜螺旋缠绕。
中心线束:可扩展或压缩的铜/钢控制和监视导体,EPR绝缘,可选的光纤,外层包覆镀锡铜丝和半导橡胶绝缘。
内护套:2层设计,半导绝缘+Type 5GM5橡胶。
铠装:钢丝螺旋缠绕,嵌入外护套,防止护套交换的玻璃纤维编织。
外护套:Type 5GM5橡胶,耐磨耐撕裂、防油、阻燃。



NTSCGECWOEU中压采煤机电缆



尺寸和重量

1.8/3kV

芯数×标称截面积

最小外径

最大外径

标称重量

No. ×mm²

mm

mm

kg/km

3×50+3×(35+35/3)+2×(2×0.75ST)+2×0.75UEL

62.0

66.0

7210

3×70+3×(50+50/3)+2×(2×0.75ST)+2×0.75UEL

64.0

68.0

8200

3×95+3×(70+70/3)+2×(2×0.75ST)+2×0.75UEL

74.0

78.0

10300

3.6/6kV

芯数×标称截面积

最小外径

最大外径

标称重量

No. ×mm²

mm

mm

kg/km

3×35+3×(35+35/3)+2×(2×0.75ST)+2×0.75UEL

66.0

72.0

7600

3×50+3×(50+50/3)+2×(2×0.75ST)+2×0.75UEL

69.0

75.0

9200

3×70+3×(70+70/3)+2×(2×0.75ST)+2×0.75UEL

76.0

81.0

11150

3×95+3×(95+95/3)+2×(2×0.75ST)+2×0.75UEL

85.0

90.0

13300
