非屏蔽螺旋电缆 (热塑性聚酯弹性体(TPE-E)/聚氨酯(PUR))

非屏蔽螺旋电缆 (热塑性聚酯弹性体(TPE-E)/聚氨 非屏蔽螺旋电缆 (热塑性聚酯弹性体(TPE-E)/聚氨

应用:
TPE-E/PUR 非屏蔽螺旋电缆应用于照明行业,机械,电动工具,建筑行业,移动设备等,适合使用在需要使用半导体屏蔽控制电缆部门。

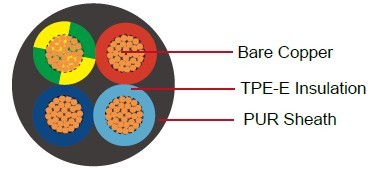

结构:

导体:绞合裸铜导体,符合DIN VDE 0295 标准

芯绞合
单芯绝缘:热塑性聚酯弹性体(TPE-E)
单芯颜色编码:符合 VDE 0293 与DIN 47100标准
护套:聚氨酯(PUR) 外护套
护套颜色:黑 (其他颜色或样式可根据客户要求)


特性:
额定温度:-25°C 到 +85°C
额定电压:
300V (到 0.14 mm²)
500V (到 0.25 mm²)
弹性系数:TPE/PUR 黑色约 1 : 4
测试电压:2000 V

尺寸和重量:

AWG 横截面积 封闭螺旋长度 单芯线缆直径 成缆外径 铜重量
  mm2 mm mm mm kg/km
26 2 x 0.14 300 3.50 13.00 9.20
26 2 x 0.14 400 3.50 13.00 11.90
26 2 x 0.14 500 3.50 13.00 15.60
26 2 x 0.14 1000 3.50 13.00 28.10
26 4 x 0.14 300 4.00 14.00 18.40
26 4 x 0.14 400 4.00 14.00 23.80
26 4 x 0.14 500 4.00 14.00 29.20
26 4 x 0.14 1000 4.00 14.00 56.20
26 5 x 0.14 300 4.40 15.80 22.80
26 5 x 0.14 400 4.40 15.80 29.50
26 5 x 0.14 500 4.40 15.80 36.20
26 5 x 0.14 1000 4.40 15.80 69.70
26 6 x 0.14 300 4.90 17.80 27.50
26 6 x 0.14 400 4.90 17.80 36.70
26 6 x 0.14 500 4.90 17.80 43.80
26 6 x 0.14 1000 4.90 17.80 84.20
26 7 x 0.14 300 5.20 18.40 32.00
26 7 x 0.14 400 5.20 18.40 42.40
26 7 x 0.14 500 5.20 18.40 50.80
26 7 x 0.14 1000 5.20 18.40 97.80
26 8 x 0.14 300 5.40 19.80 36.70
26 8 x 0.14 400 5.40 19.80 47.50
26 8 x 0.14 500 5.40 19.80 58.30
26 8 x 0.14 1000 5.40 19.80 112.30
24 2 x 0.25 300 3.90 13.80 16.30
24 2 x 0.25 400 3.90 13.80 21.10
24 2 x 0.25 500 3.90 13.80 25.90
24 2 x 0.25 1000 3.90 13.80 49.90
24 4 x 0.25 300 4.60 17.20 36.70
24 4 x 0.25 400 4.60 17.20 42.20
24 4 x 0.25 500 4.60 17.20 51.80
24 4 x 0.25 1000 4.60 17.20 99.80
24 5 x 0.25 300 5.40 19.80 40.80
24 5 x 0.25 400 5.40 19.80 52.80
24 5 x 0.25 500 5.40 19.80 64.80
24 5 x 0.25 1000 5.40 19.80 124.80
24 6 x 0.25 300 5.50 20.00 48.90
24 6 x 0.25 400 5.50 20.00 63.40
24 6 x 0.25 500 5.50 20.00 77.8
24 6 x 0.25 1000 5.50 20.00 149.80
24 8 x 0.25 300 6.40 23.80 65.30
24 8 x 0.25 400 6.40 23.80 84.50
24 8 x 0.25 500 6.40 23.80 103.70
24 8 x 0.25 1000 6.40 23.80 199.70
24 12 x 0.25 300 6.90 24.80 97.90
24 12 x 0.25 400 6.90 24.80 126.70
24 12 x 0.25 500 6.90 24.80 155.50
24 12 x 0.25 1000 6.90 24.80 299.50
20 2 x 0.50 300 4.60 16.20 32.60
20 2 x 0.50 400 4.60 16.20 42.30
20 2 x 0.50 500 4.60 16.20 51.80
20 2 x 0.50 1000 4.60 16.20 99.80
20 4 x 0.50 300 5.00 18.00 65.30
20 4 x 0.50 400 5.00 18.00 84.50
20 4 x 0.50 500 5.00 18.00 103.70
20 4 x 0.50 1000 5.00 18.00 201.80
20 6 x 0.50 300 6.20 22.40 97.90
20 6 x 0.50 400 6.20 22.40 126.70
20 6 x 0.50 500 6.20 22.40 155.50
20 6 x 0.50 1000 6.20 22.40 299.50
20 8 x 0.50 300 7.40 26.80 130.60
20 8 x 0.50 400 7.40 26.80 169.00
20 8 x 0.50 500 7.40 26.80 207.40
20 8 x 0.50 1000 7.40 26.80 399.40
20 12 x 0.50 300 8.20 29.40 195.80
20 12 x 0.50 400 8.20 29.40 254.30
20 12 x 0.50 500 8.20 29.40 311.10
20 12 x 0.50 1000 8.20 29.40 599.10
