聚氯乙烯 (PVC)/聚氯乙烯(PVC) 螺旋线缆

聚氯乙烯 (PVC)/聚氯乙烯(PVC) 螺旋线缆 聚氯乙烯 (PVC)/聚氯乙烯(PVC) 螺旋线缆



应用:
PVC 螺旋电缆应用于照明,机械,建筑,电动工具,电子,移动设备等,螺旋电缆提供出色的低机械和耐化学品能力,有很好的弹性,并且具有低成本等优势,PVC 螺旋电缆具有拉伸后能迅速复位,出色的外观及使用寿命长等优点。

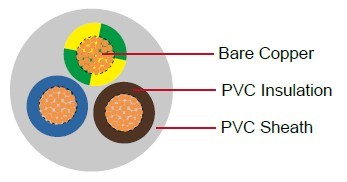

结构:

导体:裸铜导体,符合DIN VDE 0295 跟 IEC 60228 5类 标准
导体大小: 0.5mm2 到 1.5mm2, 2 到 5 芯
单芯绝缘: 聚氯乙烯绝缘
单芯颜色代码:符合VDE 0293 跟 DIN 47100 标准
护套:聚氯乙烯外护套
护套颜色: 黑,白,灰


特性:
额定温度: -5°C 到 +70°C
额定电压:
H03VVH8-F 300/300V (到 1 mm² 结束)
H05VVH8-F 300/500V (从 1.5 mm² 开始)
测试电压: 2000 V

尺寸和重量:

AWG 横截面积 封闭螺旋长度 单芯线缆直径 成缆外径 铜重量


mm2 mm mm mm kg/km
18 2 x 0.75 200 6.20 21.40 34.60
18 2 x 0.75 400 6.20 21.40 63.40
18 2 x 0.75 600 6.20 21.40 92.20
18 2 x 0.75 800 6.20 21.40 121.00
18 2 x 0.75 1000 6.20 21.40 149.80
18 2 x 0.75 1200 6.20 21.40 178.60
18 2 x 0.75 1400 6.20 21.40 207.40
18 3 x 0.75 200 6.60 22.20 51.90
18 3 x 0.75 400 6.60 22.20 95.10
18 3 x 0.75 600 6.60 22.20 138.30
18 3 x 0.75 800 6.60 22.20 181.50
18 3 x 0.75 1000 6.60 22.20 224.70
18 3 x 0.75 1200 6.60 22.20 267.80
18 3 x 0.75 1400 6.60 22.20 311.10
17 2 x 1.00 200 6.60 22.20 43.20
17 2 x 1.00 400 6.60 22.20 65.30
17 2 x 1.00 600 6.60 22.20 122.80
17 2 x 1.00 800 6.60 22.20 161.30
17 2 x 1.00 1000 6.60 22.20 199.70
17 2 x 1.00 1200 6.60 22.20 238.10
17 2 x 1.00 1400 6.60 22.20 276.50
16 2 x 1.50 200 7.70 26.40 69.60
16 2 x 1.50 400 7.70 26.40 127.00
16 2 x 1.50 600 7.70 26.40 185.60
16 2 x 1.50 800 7.70 26.40 243.60
16 2 x 1.50 1000 7.70 26.40 301.60
16 2 x 1.50 1200 7.70 26.40 359.60
16 2 x 1.50 1400 7.70 26.40 417.60
16 3 x 1.50 200 8.50 29.00 103.20
16 3 x 1.50 400 8.50 29.00 189.20
16 3 x 1.50 600 8.50 29.00 275.20
16 3 x 1.50 800 8.50 29.00 361.20
16 3 x 1.50 1000 8.50 29.00 447.20
16 3 x 1.50 1200 8.50 29.00 533.20
16 3 x 1.50 1400 8.50 29.00 619.20
