PAS 5308电缆

 PAS5308第二部分2类 (铠装电缆)

       PAS5308第二部分2类 PVC绝缘+总屏蔽+铠装+PVC护套



应用
此类电缆主要用于工业生产进程中电工仪表和通信系统之间的连接,一般在测量及过程控制中用于传输模拟和数字信号。铠装线缆适用于地下需要化学和机械保护的工业应用中。

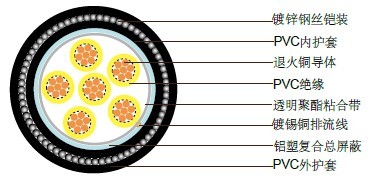

结构

导体

退火铜,尺寸:遵循BS EN 60228,0.5mm²和0.75mm²,5类多股,1.5mm²和2.5mm²,2类多股铜

绝缘

遵循BS EN 50290-2-21:2002,聚氯乙烯,TI51级别

成对

两芯对绞,加小于100mm的隔离带,非单对屏蔽电缆两对成组,构成中心层

色彩编码

多芯电缆:2-40芯黄色加黑色数字标注,41-80芯黑色加黄色数字标注,多对电缆:参看附注

粘合带

0.023mm的非吸湿性磁带

总屏蔽

铝塑复合屏蔽,金属面向内,紧挨0.5mm²的排流线

内护套

PVC(聚氯乙烯)护套,遵照BS EN 50290-2-22:2002,TM51类

铠装

镀锌钢丝铠装

外护套

PVC(聚氯乙烯)护套,遵照BS EN 50290-2-22:2002,TM51类

护套颜色

黑色



电气性能
工作温度: 0℃以上( 固定安装)
-15℃到+65℃(工作中 )

导体截面积

mm²

0.5

0.5

1.0

1.5

2.5

导体规格

No. x mm

1 x 0.8

16 x 0.2

1 x 1.13

7 x 0.53

7 x 0.67

最大导体电阻

ohm/km

36.8

39.7

18.4

12.3

7.6

最小绝缘电阻

单个导体

Gohm/km

5

5

5

5

5

单对屏蔽

Mohm/km

1

1

1

1

1

1 kHz时的电容不平衡值(对:对屏蔽)

pF/250m

250

1 kHz时的最大互容(非屏蔽和总屏蔽的电缆,单对和两对除外)

pF/m

75

75

75

85

105

1 kHz时的最大互容(单对屏蔽/总屏蔽电缆包括单对及两对)

pF/m

115

115

115

120

140

相邻芯数间最大的感应系数/阻抗比率

μH/ohm

25

25

25

40

60

测试电压

V

2000

2000

2000

2000

2000

额定电压

V

300/500

300/500

300/500

300/500

300/500



电缆参数
多芯

PAS5308第二部分2类 PVC绝缘+总屏蔽+铠装+PVC护套

芯数

标称绝缘厚度

标称内衬厚度

标称加内衬后外径

标称铠装直径

标称铠装外直径

标称护套厚度

标称电缆外径

mm

mm

mm

mm



mm

mm

多股导体 0.5 mm² (16/0.20mm)

2

0.6

0.8

6

0.9

7.8

1.3

10.4

3

0.6

0.8

6.3

0.9

8.1

1.3

10.7

4

0.6

0.8

6.9

0.9

8.7

1.3

11.3

6

0.6

0.8

8.1

0.9

9.9

1.4

12.7

10

0.6

0.9

10.4

1.25

12.9

1.5

15.9

20

0.6

1

13.5

1.25

16

1.5

19

40

0.6

1.2

18.2

1.6

21.4

1.7

24.8

80

0.6

1.4

25.1

2

29.1

1.9

32.9

多股导体 0.75 mm² (24/0.20mm)

2

0.6

1.3

10.8

0.8

6.4

0.9

8.2

3

0.6

1.3

11.2

0.8

6.8

0.9

8.6

4

0.6

1.4

12

0.8

7.4

0.9

9.2

6

0.6

1.4

13.5

0.9

8.9

0.9

10.7

10

0.6

1.5

17

1

11.5

1.25

14

20

0.6

1.6

20.5

1.1

14.8

1.25

17.3

40

0.6

1.7

26.5

1.3

19.9

1.6

23.1

80

0.6

2

35.5

1.5

27.5

2

31.5

多股导体 1.5 mm² (7/0.53mm)

2

0.6

0.8

7.3

0.9

9.1

1.4

11.9

3

0.6

0.8

7.7

0.9

9.5

1.4

12.3

4

0.6

0.9

8.7

0.9

10.5

1.4

13.3

6

0.6

0.9

10.3

1.25

12.8

1.5

15.8

10

0.6

1

13.3

1.25

15.8

1.5

18.8

20

0.6

1.2

17.4

1.6

20.6

1.7

24

40

0.6

1.4

23.4

1.6

26.6

1.8

30.2

80

0.6

1.7

32.6

2

36.6

2.1

40.8

多股导体 2.5 mm² (7/0.67mm)

2

0.6

0.8

8.1

0.9

9.9

1.4

12.7

3

0.6

0.9

8.8

0.9

10.6

1.4

13.4

4

0.6

0.9

9.7

0.9

11.5

1.4

14.3

6

0.6

1

11.7

1.25

14.2

1.5

17.2

10

0.6

1.1

15.1

1.6

18.3

1.6

21.5

20

0.6

1.3

19.9

1.6

23.1

1.7

26.5

40

0.6

1.5

26.7

2

30.7

2

34.7

80

0.6

1.9

37.3

2.5

42.3

2.3

46.9

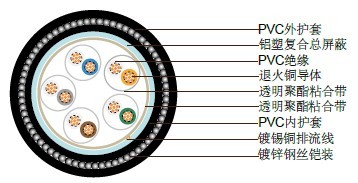

多对

PAS5308第二部分2类 PVC绝缘+总屏蔽+铠装+PVC护套

芯数

标称绝缘厚度

标称内衬厚度

标称加内衬后外径

标称铠装直径

标称铠装外直径

标称护套厚度

标称电缆外径

mm

mm

mm

mm



mm

mm

多股导体 0.5 mm² (16/0.20mm)

1

0.6

0.8

6

0.9

7.8

1.3

10.4

2

0.6

0.8

6.9

0.9

8.7

1.3

11.3

5

0.6

1

11.9

0.9

13.7

1.5

16.7

10

0.6

1.1

16.4

1.25

18.9

1.6

22.1

15

0.6

1.2

19

1.6

22.2

1.7

25.6

20

0.6

1.3

21.5

1.6

24.7

1.8

28.3

30

0.6

1.5

25.7

1.6

28.9

1.9

32.7

50

0.6

1.7

32.9

2

36.9

2.1

41.1

多股导体 0.75 mm² (24/0.20mm)

1

0.6

0.8

6.4

0.9

8.2

1.3

10.8

2

0.6

0.8

7.4

0.9

9.2

1.4

12

5

0.6

1

12.8

1.25

15.3

1.5

18.3

10

0.6

1.2

17.9

1.6

21.1

1.7

24.5

15

0.6

1.3

20.9

1.6

24.1

1.8

27.7

20

0.6

1.4

23.6

1.6

26.8

1.9

30.6

30

0.6

1.5

27.9

1.6

31.1

2

35.1

50

0.6

1.8

35.9

2

39.9

2.2

44.3

多股导体 1.5 mm² (7/0.53mm)

1

0.6

0.8

7.3

0.9

9.1

1.4

11.9

2

0.6

0.9

8.7

0.9

10.5

1.4

13.3

5

0.6

1.1

15.1

1.25

17.6

1.6

20.8

10

0.6

1.3

21.1

1.6

24.3

1.8

27.9

15

0.6

1.4

24.6

1.6

27.8

1.9

31.6

20

0.6

1.5

27.7

1.6

30.9

2

34.9

30

0.6

1.7

33

2

37

2.1

41.2

50

0.6

2.1

42.7

2.5

47.7

2.4

52.5

多股导体 2.5 mm² (7/0.67mm)

1

0.6

0.8

8.1

0.9

9.9

1.4

12.7

2

0.6

0.9

9.7

0.9

11.5

1.4

14.3

5

0.6

1.2

17.2

1.25

19.7

1.7

23.1

10

0.6

1.4

24.1

1.6

27.3

1.9

31.1

15

0.6

1.6

28.2

1.6

31.4

2

35.4

20

0.6

1.7

31.8

2

35.8

2.1

40

30

0.6

1.9

37.9

2

41.9

2.3

46.5

50

0.6

2.3

48.9

2.5

53.9

2.6

59.1
