RG59铠装同轴电缆
应用
该75Ω同轴电缆适用于船板装置和其他海上室内环境。
标准
IEC 60092-350
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

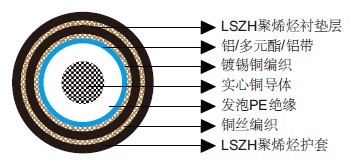

结构
导体：20AWG实心铜导体。
绝缘：发泡PE。
屏蔽1：铝/聚酯/铝带。
屏蔽2：镀锡铜编织。
衬垫层：低烟无卤聚烯烃，黑色。
铠装：铜丝编织。
外护套：低烟无卤聚烯烃。
电气特性
AWG |
|
20 |
标称导体直径 |
mm |
0.8 |
阻抗 |
Ω |
75+/-5 |
标称衰减@100MHz |
dB/100m |
7.6 |
标称衰减@270MHz |
dB/100m |
12.5 |
标称衰减@540MHz |
dB/100m |
17.9 |
标称衰减@720MHz |
dB/100m |
20.9 |
标称衰减@750MHz |
dB/100m |
21.3 |
标称衰减@1000MHz |
dB/100m |
24.9 |
电容 |
pF/m |
53.5 |
传播速度 |
% |
83 |
导体DCR |
Ω/km |
32.8 |
屏蔽DCR |
Ω/km |
12.5 |
感应系数 |
µH/m |
0.318 |
延时 |
ns/m |
4.0 |
机械和热性能
弯曲半径：15×OD
温度范围：-30℃ ~ +75℃
尺寸和重量
标称内导体直径 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
0.8 |
1.4 |
1.2 |
10.0 |
177 |
