P18 RU 0.6/1kV



P18 RU 0.6/1kV P18 RU 0.6/1kV



应用
该电缆具有阻燃和低烟无卤的特性,适用于控制,电力和照明系统。



标准
IEC 60092-353
IEC 60092-351
IEC 60092-359
IEC 60332-1
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

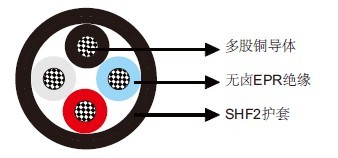

结构
导体:IEC 60228 class 2多股镀锡退火铜导体。
绝缘: 无卤EPR。
外护套:无卤热固材料SHF2。黑色。



电气特性

标称导体截面积

mm²

1.5

2.5

4

6

10

16

25

35

标称导体直径

mm

1.6

2.1

2.6

3.2

4

5.1

6.5

7.4

最大直流电阻@20℃

Ω/km

12.2

7.56

4.7

3.11

1.84

1.16

0.734

0.529

连续额定电流@45℃ 1

A

23

30

40

52

72

96

127

157

连续额定电流@45℃ 2

A

20

26

34

44

61

82

108

133

连续额定电流@45℃ 3&4

A

16

21

28

36

50

67

89

110

短路电流1s

A

210

360

570

860

1430

2290

3580

5010

工作电压

KV

0.6/1

0.6/1

0.6/1

0.6/1

0.6/1

0.6/1

0.6/1

0.6/1



标称导体截面积

mm²

50

70

95

120

150

185

240

300

标称导体直径

mm

8.7

10.3

12.2

13.8

15.1

17.0

19.6

21.9

最大直流电阻@20℃

Ω/km

0.391

0.27

0.195

0.154

0.126

0.1

0.0762

0.0607

连续额定电流@45℃ 1

A

196

242

293

339

389

444

522

601

连续额定电流@45℃ 2

A

167

206

249

288

331

444

444

511

连续额定电流@45℃ 3&4

A

137

169

205

237

272

311

365

421

短路电流1s

A

7150

10020

13590

17170

21460

26470

34340

42930

工作电压

KV

0.6/1

0.6/1

0.6/1

0.6/1

0.6/1

0.6/1

0.6/1

0.6/1


环境温度校正因数

环境温度校正因数

35

40

45

50

55

60

65

70

75

80

额定系数

1.1

1.05

1.0

0.94

0.88

0.82

0.74

0.67

0.58

0.47



机械和热性能
弯曲半径:8×OD(安装中);6×OD (固定安装)
温度范围:-20℃ ~ +90℃



尺寸和重量

结构
芯数×截面积(mm²)

标称绝缘厚度
mm

标称护套厚度
mm

标称外径
mm

标称重量
kg/km

1×1.5

1.0

1.0

6.0

60

1×2.5

1.0

1.0

6.5

80

1×4

1.0

1.0

7.1

110

1×6

1.0

1.0

7.6

130

1×10

1.0

1.1

8.5

165

1×16

1.0

1.1

9.8

235

1×25

1.2

1.2

11.7

355

1×35

1.2

1.2

12.8

455

1×50

1.4

1.3

14.4

595

1×70

1.4

1.4

16.3

805

1×95

1.6

1.5

18.7

1090

1×120

1.6

1.5

20.3

1345

1×150

1.8

1.6

22.4

1635

1×185

2.0

1.7

24.9

2075

1×240

2.2

1.8

28.1

2660

1×300

2.4

1.9

30.8

3340

2×1.5

1.0

1.1

9.7

145

2×2.5

1.0

1.1

10.5

175

2×4

1.0

1.2

11.6

225

2×6

1.0

1.2

12.9

295

2×10

1.0

1.3

14.8

420

2×16

1.0

1.4

17.2

605

2×25

1.2

1.5

21.3

940

2×35

1.2

1.6

23.3

1185

2×50

1.4

1.8

26.9

1585

2×70

1.4

1.9

31.9

2280

2×95

1.6

2.1

36.9

3090

2×120

1.6

2.2

40.3

3780

2×150

1.8

2.4

44.7

4640

2×185

2.0

2.6

49.5

5750

2×240

2.2

2.8

56.1

7460

2×300

2.4

3.0

62.0

9265

3×1.5

1.0

1.1

10.3

165

3×2.5

1.0

1.2

11.1

205

3×4

1.0

1.2

12.5

280

3×6

1.0

1.3

13.6

360

3×10

1.0

1.3

16.0

530

3×16

1.0

1.4

18.5

770

3×25

1.2

1.6

22.9

1200

3×35

1.2

1.7

25.0

1525

3×50

1.4

1.8

28.7

2030

3×70

1.4

2.0

32.6

2765

3×95

1.6

2.2

37.6

3745

3×120

1.6

2.3

41.2

4640

3×150

1.8

2.5

45.7

5675

3×185

2.0

2.7

51.2

7200

3×240

2.2

3.0

57.5

9300

3×300

2.4

3.2

66.8

12080

4×1.5

1.0

1.2

11.2

200

4×2.5

1.0

1.2

12.4

255

4×4

1.0

1.3

13.7

340

4×6

1.0

1.3

15.2

455

4×10

1.0

1.4

17.5

665

4×16

1.0

1.5

20.4

970

4×25

1.2

1.7

25.5

1530

4×35

1.2

1.8

27.8

1955

4×50

1.4

2.0

31.9

2600

4×70

1.4

2.1

36.3

3540

4×95

1.6

2.4

42.0

4815

4×120

1.6

2.5

46.0

5965

4×150

1.8

2.7

53.5

7720

4×185

2.0

2.9

59.2

9570

4×240

2.2

3.2

67.3

12480

4×300

2.4

3.5

74.6

15870

5×1.5

1.0

1.2

13.1

245

6×1.5

1.0

1.3

14.4

275

7×1.5

1.0

1.3

14.4

285

8×1.5

1.0

1.4

16.9

380

9×1.5

1.0

1.4

18.1

395

10×1.5

1.0

1.4

18.4

435

12×1.5

1.0

1.4

19.0

485

14×1.5

1.0

1.5

20.2

565

16×1.5

1.0

1.5

21.3

615

19×1.5

1.0

1.6

22.6

715

20×1.5

1.0

1.6

23.8

780

23×1.5

1.0

1.7

25.9

905

24×1.5

1.0

1.7

26.6

920

27×1.5

1.0

1.7

27.2

985

30×1.5

1.0

1.8

28.4

1110

33×1.5

1.0

1.8

29.5

1190

37×1.5

1.0

1.9

30.8

1315

44×1.5

1.0

2.0

34.8

1560

5×2.5

1.0

1.3

14.3

305

6×2.5

1.0

1.3

15.6

360

7×2.5

1.0

1.3

15.6

390

8×2.5

1.0

1.4

18.4

495

9×2.5

1.0

1.5

19.9

505

10×2.5

1.0

1.5

20.2

570

12×2.5

1.0

1.5

20.9

625

14×2.5

1.0

1.5

21.9

735

16×2.5

1.0

1.6

23.3

810

19×2.5

1.0

1.6

24.6

935

20×2.5

1.0

1.7

26.1

1035

23×2.5

1.0

1.8

28.4

1205

24×2.5

1.0

1.8

29.2

1220

27×2.5

1.0

1.8

29.9

1295

30×2.5

1.0

1.9

31.1

1475

33×2.5

1.0

1.9

32.3

1585

37×2.5

1.0

2.0

33.8

1730

44×2.5

1.0

2.2

38.4

2100
