Cat6 UTP/FTP铠装数据电缆
应用
Cat6是以太网及其他网络协议电缆标准，适合10BaseT，100BaseTx & 1000BaseT (千兆以太网)应用。该电缆具有铜丝编织铠装和阻燃防泥浆外护套，可提供额外的机械保护，同时保持电缆的柔软性。
标准
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

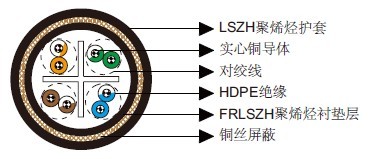

结构
导体：23AWG实心铜导体。
绝缘：HDPE.
绞合：两个彩色绝缘线扭绞在一起成为一对。
衬垫层：阻燃低烟无卤聚烯烃，黑色。
铠装：0.2/0.3mm铜丝编织。
外护套：低烟无卤聚烯烃。
可选结构

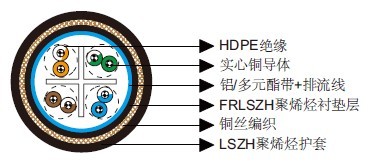

Cat6 F/UTP: 该电缆具有铝/聚酯带总屏蔽及排流线。
Cat6 SF/UTP: 该电缆具有铝/聚酯带&铜丝编织双层屏蔽及排流线。
电气特性
AWG |
|
23 |
标称导体直径 |
mm |
0.58 |
最大直流电阻@20℃ |
Ω/100m |
9.38 |
最大DCR不平衡 |
% |
3 |
最大互电容 |
pF/m |
5.8 |
最大电容不平衡 |
pF/100m |
30 |
特性阻抗@1-100MHz |
Ω |
100+/-15 |
最大传输延迟偏差 |
ns/100m |
18 |
频率 |
最大衰减 |
最小NEXT |
最小PSNEXT |
最小ELFEXT |
最小 |
最小RL |
0.772 |
1.8 |
76.0 |
74.0 |
70.0 |
67.0 |
— |
1 |
2.0 |
74.3 |
72.3 |
67.8 |
64.8 |
20.0 |
4 |
3.8 |
65.3 |
63.3 |
55.7 |
52.7 |
23.0 |
8 |
5.3 |
60.8 |
58.8 |
49.7 |
46.7 |
24.5 |
10 |
6.0 |
59.3 |
57.3 |
47.8 |
44.8 |
25.0 |
16 |
7.6 |
56.3 |
54.3 |
43.7 |
40.7 |
25.0 |
20 |
8.5 |
54.8 |
52.8 |
41.7 |
38.7 |
25.0 |
25 |
9.5 |
53.3 |
51.3 |
39.8 |
36.8 |
24.3 |
31.25 |
10.7 |
51.9 |
49.9 |
37.9 |
34.9 |
23.6 |
62.5 |
15.4 |
47.4 |
45.4 |
31.8 |
28.8 |
21.5 |
100 |
19.8 |
44.3 |
42.3 |
27.8 |
24.8 |
20.1 |
155 |
25.2 |
41.5 |
39.5 |
23.9 |
20.9 |
18.8 |
200 |
29.0 |
39.8 |
37.8 |
21.7 |
18.7 |
18.0 |
250 |
32.8 |
38.3 |
36.3 |
19.8 |
16.8 |
17.3 |
机械和热性能
弯曲半径：8×OD（安装中）；4×OD （固定安装）
温度范围：-30℃ ~ +75℃
尺寸和重量
结构单元数×每单元芯数×导体直径(mm) |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
|
内 |
外 |
||||
4×2×0.58 |
0.23 |
0.8 |
1.14 |
11.6 |
214 |
