防火RG11 A/U同轴电缆
RG11 A/U FR (PE+硅橡胶)/FEP

防火RG11 A/U同轴电缆

应用

该电缆的设计主要应用于在着火条件下,必须保持性能完整性的地方,在那里,该电缆主要是为闭路电视监控系统,安全,烟雾探测和疏散检测等应用的配线电缆。

标准

符合MIL-C-17标准的设计


防火性能

线路完整性

IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180);
BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1;
SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)

施加机械冲击时的线路完整性

EN 50200(PH120); CEI 20-36/4-0

施加机械冲击和水喷射时的线路完整性

EN 50200 附录 E

系统线路完整性

取决于铺设系统的DIN 4102-12, E30

阻燃性(单根垂直线缆测试)

EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2;
VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);
CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*

降低火蔓延(垂直安装的成束电缆测试)

EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;
VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);
CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4

无卤

IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;
CEI 20-37/2-1 ; BS 6425-1*

无腐蚀性气体排放

IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;
CEI 20-37/2-2 ; BS 6425-2*

最小烟雾释放

IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;
CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*

无有毒气体

NES 02-713; NF C 20-454

注:*表示该标准已经被取代


额定电压
60V

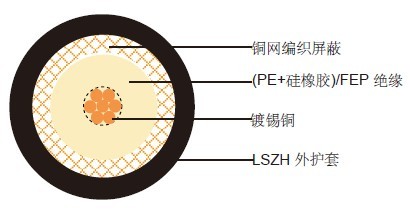

电缆结构

导体:镀锡铜导线,多股绞合符合IEC(EN) 60228 class 2.
绝缘层;符合BS 7655.第1.1部分或者含氟复合物的包有防火硅橡胶复合物E12类的低密度聚乙烯
粘合剂:玻璃胶带
总屏蔽:平纹编织铜导线
外护套:符合BS 7652标准第6.1部分的热塑性塑料,低烟无卤复合物LTS3类(符合BS 7655:第2.6 部分指出,塑性塑料,低烟无卤复合物SW2-SW4类型)

物理性能和热性能

工作温度范围(固定状态下):-30°C – +70°C
安装温度范围(运动状态):-5°C – +60°C
最小弯曲半径:8×OD


电气特性

电阻

75±5Ω

电容

67 nF/km

速比(%)

66

绝缘电阻

>2000 Mohm.Km

防护覆盖率

97%

直流电阻



内电阻

20.5Ω/km

外电阻

4.5 Ω/km



衰减

频率(MHz)

衰减(dB/100 m)

衰减(dB/100ft)

50

4.2

1.28

100

6.2

1.89

200

9.3

2.84

400

13.8

4.21

500

15.5

4.73

600

17.1

5.21

860

20.1

6.13

1000

23.4

7.13

回波损耗

频率(MHz)

回波损耗(dB)

30-300

>30dB

300-600

>27dB

600-900

>25dB



结构参数



电缆代码

导体直径

标称绝缘直径

标称屏蔽数量和直径

标称外径

标称重量



mm

mm

No. x mm

mm

kg/km

RG11 A/U FR

7 x 0.40

7.25 ± 0.18

192 x 0.18

10.3 ± 0.18

150
