600/1000V云母带+交联聚乙烯绝缘,低烟无卤护套电力电缆(单芯)
FFX300 1Z1Z1-R (CU/MGT+XLPE/LSZH 600/1000V Class 2)

低烟无卤防火电缆

应用

该电缆适用于某些区域,在那里电路完整性在保持电力供应方面是非常关键的。该电缆主要应用于紧急照明,控制和电力电路,发电站,火灾警报系统,地下隧道,消防电梯,自动扶梯,以及高层建筑的配线线缆。

标准

设计符合IEC 60502-1/BS 6724


防火标准



线路完整性

IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-
814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e;
CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1

施加机械冲击时的线路完整性

EN 50200(PH120); CEI 20-36/4-0

施加机械冲击和水喷射时的线路完整性

EN 50200 附录 E

系统线路完整性

取决于铺设系统的DIN 4102-12, E30



阻燃性(单根垂直线缆测试)

EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2;
VDE 0482-332-1 ; NBN C 30-004 (cat. F1);
NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*



降低火蔓延(垂直安装的成束电缆测试)

EN 60332-3-24 (cat. C); IEC 60332-3-24;
BS EN 60332-3-24; VDE 0482-332-3;
NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*;
DIN VDE 0482-266-2-4



无卤

IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*



无腐蚀性气体排放

IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*



最小烟雾释放

IEC 61034-1&2; EN 61034 -1&2;
DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*

无有毒气体

NES 02-713; NF C 20-454

注:*表示该标准已经被取代


额定电压
600/1000V

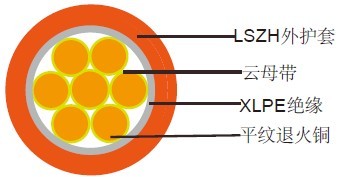

电缆结构

导体:平纹退火铜导线,多股绞合符合IEC(EN) 60228 class 2.
防火层; 覆合于交联聚乙烯复合物的云母带。
内护套:符合BS 7655:第6.1部分的热塑低烟无卤复合物LTS3类型。
铠装:铝丝铠装
外护套:符合BS 7652标准第6.1部分的热塑性塑料,低烟无卤复合物LTS3类(符合BS 7655:第2.6 部分指出,塑性塑料,低烟无卤复合物SW2-SW4类型)

物理性能和热性能

工作温度范围(固定状态下):-30°C – +90°C
安装温度范围(运动状态):-20°C – +50°C
最小弯曲半径:8×OD

色码

绝缘颜色遵循BS7671标准

芯数

带接地线

不带接地线

2芯

-

蓝,棕

3芯

黄绿线,蓝,棕

棕,灰,黑

4芯

黄绿线,棕,灰,黑

棕,灰,黑。蓝

5芯

黄绿线,棕,灰,黑。蓝

棕,灰,黑。蓝,黑

5芯以上

黄绿线,黑(1.2.3.4.5...)

黑(1.2.3.4.5...)

护套颜色:黑色或根据客户要求


电气特性

介电试验

2000 V r.m.s. x 5’ (芯/芯)

绝缘电阻

20 MΩ x km ( 20°C时)

短路温度

250°C



结构参数

导体

FFX300 1Z1Z1-R

标称截面积

绞线的数量和
直径

导体直径

绝缘厚度

非铠装

标称外径

标称重量

mm2

No./mm

mm

mm

mm

kg/km

1.5

7/0.53

1.59

0.7

6.5

54

2.5

7/0.67

2.01

0.7

6.8

67

4

7/0.85

2.55

0.7

7.5

86

6

7/1.04

3.12

0.7

8.1

110

10

7/1.35

4.05

0.7

9.2

155

16

7/1.70

5.1

0.7

10.2

220

25

7/2.14

6.42

0.9

11.9

325

35

19/1.53

7.65

0.9

13.2

425

50

19/1.78

8.9

1

14.6

600

70

19/2.14

10.7

1.1

16.6

820

95

19/2.52

12.6

1.1

18.7

1100

120

37/2.03

14.21

1.2

20.5

1350

150

37/2.25

15.75

1.4

22.7

1640

185

37.2.52

17.64

1.6

25.5

2040

240

61/2.25

20.25

1.7

28.5

2650

300

61/2.52

22.68

1.8

31.5

3260

400

65/2.85

25.65

2

35.4

4130

500

61/3.20

28.8

2.2

39

5200

630

127/2.52

32.76

2.4

43.5

6600

800

127/2.85

37.05

2.6

48.5

8300

1000

127/3.20

41.6

2.8

53.5

10000



电气性能
导体运转温度: 90°C
周围温度: 30°C


载流容量(A)

导体
截面
参考方法4
(附在热绝缘墙上的导管上)
参考方法3
(附在线槽或者墙上等
的导管上)
参考方法1
(直接用夹子夹住)
参考方法11(在
一个有孔径的电
缆匣中,垂直或
者水平)
参考方法12
水平
隔开
垂直
隔开
三相
分开



2根电缆单相 交流或者直流 电

3根或者4根 电缆三相交 流电

2根电缆 单相交流 或者直流 电

3根或者
4根电缆 三相交流 电

2根电缆 单相交流或者直流电电缆水 平分开或者紧挨着

3根或者4根 电缆三相交 流电电缆水 平分开或者紧挨着

2根电缆 单相交流或者 直流电缆水平 分开或者紧挨 着

3根或者
4根电缆
三相交流电电缆水平分开或者紧挨

2根电缆单相 交流或者直流3根电缆三相交流电

2根电缆 单相交流或者 直流3根电缆 三相交流电

3跟电缆三相 分开3相交流 电

1

2

3

4

5

6

7

8

9

10

11

12

mm2

A

A

A

A

A

A

A

A

A

A

A

1.5

18

17

22

19

25

23

-

-

-

-

-

2.5

24

23

30

26

34

31

-

-

-

-

-

4

33

30

40

35

46

41

-

-

-

-

-

6

43

39

51

45

59

54

-

-

-

-

-

10

58

53

71

63

81

74

-

-

-

-

-

16

76

70

95

85

109

99

-

-

-

-

-

25

100

91

126

111

143

130

158

140

183

163

138

35

125

111

156

138

176

161

195

176

226

203

171

50

149

135

189

168

228

209

293

215

274

246

209

70

189

170

240

214

293

268

308

279

351

318

270

95

228

205

290

259

355

326

375

341

426

389

330

120

263

235

336

299

413

379

436

398

495

453

385

150

300

270

375

328

476

436

505

461

570

524

445

185

341

306

426

370

545

500

579

530

651

600

511

240

400

358

500

433

644

590

686

630

769

711

606

300

459

410

573

493

743

681

794

730

886

824

701

400

-

-

684

584

868

793

915

849

1065

994

820

500

-

-

783

666

990

904

1044

973

1228

1150

936

630

-

-

900

764

1130

1033

1191

1115

1423

1338

1069

800

-

-

-

-

1288

1179

1358

1275

1580

1485

1214

1000

-

-

-

-

1443

1323

1520

1436

1775

1671

1349

电压降落(/A/m)

标称
截面
2根电
缆直流
2根电缆单相交流电 3根或者4根三相交流电
参考方法3和4
(附在墙上的导
管上等)
参考方法1和11
(直接用线夹夹
住或者置于电缆槽
中)
参考方法3和4
(附在墙上的导
管上等)
参考方法1,11,12
(三相分开)
参考方法1,11(水
平相邻分开
1 2 3 4 5 6 7
mm2 mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m

1.5

31

31

27

27

27

27

2.5

19

19

16

16

16

16

4

33

12

10

10

10

10

6

7.8

7.9

6.8

6.8

6.8

6.8

10

4.7

4.7

4.7

4

4

4

16

2.9

2.9

2.9

2.5

2.5

2.5





r

x

z

r

x

z

r

x

z

r

x

z

r

x

z

25

1.85

1.85

0.31

1.9

1.85

0.19

1.85

1.6

0.27

1.65

1.6

0.165

1.6

1.6

0.19

1.6

35

1.35

1.35

0.29

1.35

1.35

0.18

1.35

1.15

0.25

1.15

1.15

0.155

1.5

1.15

0.18

1.15

50

0.99

1

0.29

1.05

0.99

0.18

1

0.87

0.25

0.9

0.86

0.155

0.87

0.86

0.18

0.87

70

0.68

0.7

0.28

0.75

0.68

0.175

0.71

0.6

0.24

0.65

0.59

0.15

0.61

0.59

0.175

0.62

95

0.49

0.51

0.27

0.58

0.49

0.17

0.52

0.44

0.23

0.5

0.43

0.145

0.45

0.43

0.17

0.46

120

0.39

0.41

0.26

0.48

0.39

0.165

0.43

0.35

0.23

0.42

0.34

0.14

0.37

0.34

0.165

0.38

150

0.32

0.33

0.26

0.43

0.32

0.165

0.36

0.29

0.23

0.37

0.28

0.14

0.31

0.28

0.165

0.32

185

0.25

0.27

0.26

0.37

0.26

0.165

0.3

0.23

0.23

0.32

0.22

0.14

0.26

0.22

0.165

0.28

240

0.19

0.21

0.26

0.33

0.2

0.16

0.25

0.185

0.22

0.29

0.17

0.14

0.22

0.17

0.165

0.24

300

0.155

0.175

0.25

0.31

0.16

0.16

0.22

0.15

0.22

0.27

0.14

0.14

0.195

0.135

0.16

0.21

400

0.12

0.14

0.25

0.29

0.13

0.155

0.2

0.125

0.22

0.25

0.11

0.135

0.175

0.11

0.16

0.195

500

0.093

0.12

0.25

0.28

0.105

0.155

0.185

0.1

0.22

0.24

0.09

0.135

0.16

0.088

0.16

0.18

630

0.072

0.1

0.25

0.27

0.086

0.155

0.175

0.088

0.21

0.23

0.074

0.135

0.15

0.071

0.16

0.17

800

0.056

-

-

-

0.072

0.15

0.17

-

-

-

0.062

0.13

0.145

0.059

0.155

0.165

1000

0.045

-

-

-

0.063

0.15

0.165

-

-

-

0.055

0.13

0.14

0.05

0.155

0.165

注:r:工作温度下导体电阻
x:电抗
z:阻抗
