BS EN 50288-7仪表电缆

PE绝缘,PVC护套,CWB屏蔽仪表电缆(多对)

RE-2Y(C)Y 70°C / 300 V

BS EN 50288-7多对cwb屏蔽仪表电缆

应用

EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输,根据IEC79-14分类,可用于II组1区和2区环境中,不能直接连接在低阻抗电源,例如公共电力供应站。 推荐应用在室内和室外安装,支架,托盘,管道,干湿环境中,不推荐直埋使用。 推荐应用在生命和重要财产物资的消防防火措施中。

标准

基本设计遵循EN 50288-7标准

防火特性

阻燃特性(单根电缆垂直燃烧测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(多根电缆成束垂直火焰燃烧测试)*** EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
电缆燃烧腐蚀性气体零排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
电缆燃烧最小烟密度 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
电缆无毒测试 NES 02-713; NF C 20-454
抗紫外线 UL 1581 section 1200
耐油 ICEA S-73-532**

备注:*为已替换的标准,***为可选标准。

额定电压

300V

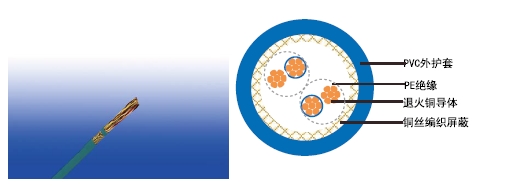

电缆结构

导体 IEC 60228标准1类实心退火铜导体或2类多股平纹铜导体。
绝缘 EN 50290.2-23标准PE复合物绝缘。
成对 2根绝缘线芯绞合在一起形成对绞。
对绞 成对电缆以最佳绞距绞合成层。
隔离层 聚酯带。
总屏蔽 镀锡铜丝编织。
外护套 EN 50290-2-22标准热塑性PVC复合物。防紫外线,耐烃,耐油,防啮齿和防白蚁特性都是可选的。符合防火阻燃性能标准(IEC 60332-1,IEC60332-3,UL 1581,UL1666等)取决于PVC复合物氧指数和电缆设计。LSPVC根据要求可选。
颜色 绝缘:黑/白, 成对的电缆在白色线芯上以数字(1,2、、、)连续标识。
外护套:黑色或蓝色(本安系统)

物理性能和热性能

工作温度范围(固定状态下):-30°C – +70°C

安装温度范围(运动状态):-5°C – +50°C

最小弯曲半径:7.5 X 外径

抗紫外线:UL 1581 section 1200

耐油:ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中,保持拉伸强度和伸长率最小值为60%。)

电气性能

导体截面积? mm2? 0.5 0.75 1.0 1.3 1.5
标称绝缘厚度 mm 0.4 0.4 0.4 0.45 0.45
导体电阻 (20°C)? ?Ω/km? 36.7 25 18.5 14.2 12.3
绝缘电阻 (20°C) MΩ.km(Min.) 5000
交互电容 (1 kHz) pF/m(Max.)
  ≤4对 115 115 115 120 120
  >4对 90 90 90 105 105
电容不平衡值(1 kHz) pF/500 m (Max.) 300
感应系数/阻抗比例 μH/Ω(Max.) 25 25 25 40 40
工作电压? V 300
测试电压 Urms? 线芯之间 V? 1500
线芯与屏蔽之间 1500

结构参数

电缆型号 RE-2Y(C)Y
对数×2×截面积 铜重量? 标称重量
  No.x2xmm2 Kg/km? Kg/km
0.5mm2, 多对
RE-2Y(C)Y 1P0.5 1x2x0.50 8.3 110
RE-2Y(C)Y 2P0.5 2x2x0.50 10.7 143
RE-2Y(C)Y 3P0.5 3x2x0.50 11.1 158
RE-2Y(C)Y 4P0.5 4x2x0.50 11.9 181
RE-2Y(C)Y 6P0.5 6x2x0.50 13.6 230
RE-2Y(C)Y 8P0.5 8x2x0.50 14.2 264
RE-2Y(C)Y 12P0.5 12x2x0.50 16.4 343
RE-2Y(C)Y 16P0.5 16x2x0.50 18.2 418
RE-2Y(C)Y 20P0.5 20x2x0.50 19.7 487
RE-2Y(C)Y 24P0.5 24x2x0.50 21.1 557
0.75mm2, 多对
RE-2Y(C)Y 1P0.75 1x2x0.75 8.7 119
RE-2Y(C)Y 2P0.75 2x2x0.75 11.4 161
RE-2Y(C)Y 3P0.75 3x2x0.75 11.9 185
RE-2Y(C)Y 4P0.75 4x2x0.75 12.7 214
RE-2Y(C)Y 6P0.75 6x2x0.75 14.6 278
RE-2Y(C)Y 8P0.75 8x2x0.75 15.4 324
RE-2Y(C)Y 12P0.75 12x2x0.75 17.8 427
RE-2Y(C)Y 16P0.75 16x2x0.75 19.8 526
RE-2Y(C)Y 20P0.75 20.x2x0.75 21.5 623
RE-2Y(C)Y 24P0.75 24x2x0.75 23.1 714
1.0mm2, 多对
RE-2Y(C)Y 1P1.0 1x2x1.0 9.4 135
RE-2Y(C)Y 2P1.0 2x2x1.0 12.3 184
RE-2Y(C)Y 3P1.0 3x2x1.0 12.8 214
RE-2Y(C)Y 4P1.0 4x2x1.0 13.7 251
RE-2Y(C)Y 6P1.0 6x2x1.0 15.6 326
RE-2Y(C)Y 8P1.0 8x2x1.0 16.4 382
RE-2Y(C)Y 12P1.0 12x2x1.0 19 511
RE-2Y(C)Y 16P1.0 16x2x1.0 21.2 636
RE-2Y(C)Y 20P1.0 20.x2x1.0 23.5 775
RE-2Y(C)Y 24P1.0 24x2x1.0 25.3 892
1.3mm2, 多对
RE-2Y(C)Y 1P1.3 1x2x1.3 9.7 140
RE-2Y(C)Y 2P1.3 2x2x1.3 12.9 204
RE-2Y(C)Y 3P1.3 3x2x1.3 13.5 242
RE-2Y(C)Y 4P1.3 4x2x1.3 14.5 285
RE-2Y(C)Y 6P1.3 6x2x1.3 16.7 375
RE-2Y(C)Y 8P1.3 8x2x1.3 17.4 444
RE-2Y(C)Y 12P1.3 12x2x1.3 20.2 599
RE-2Y(C)Y 16P1.3 16x2x1.3 22.6 750
RE-2Y(C)Y 20P1.3 20.x2x1.3 25.1 916
RE-2Y(C)Y 24P1.3 24x2x1.3 27 1064

备注:其他规格截面积&线芯要求可根据要求定制。
