BS 5467 EMMU133铅护套铠装电力电缆,1900/3300V

应用
这些电力电缆和控制电缆用于在低电压安装系统的电力供应 在工业中很适用于地下应用, 也可用于具有烃类和机械保护潮湿环境中,防止溶剂的渗透和腐蚀. 铅护套可以加强芳香族碳氢化合物的侵蚀

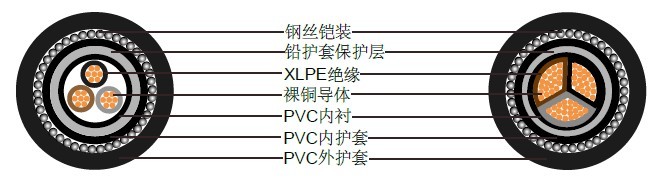

结构
导体            多股铜导体, 遵循BS 6360/IEC 60228,2类多股.
绝缘            XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类
色彩编码      1芯: 棕色
                  2芯: 棕色或蓝色
                  3芯: 棕色, 黑色, 灰色
                  4芯: 蓝色, 棕色, 黑色, 灰色
                  5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
                  5芯以上: 白色线芯加黑色数字标识
内衬            PVC (聚氯乙烯)

保护层         LC (L铅合金 'E')护套

内护套         PVC (聚氯乙烯)
铠装            多芯: SWA (钢丝铠装)
外护套         PVC(聚氯乙烯),或防鼠防白蚁PVC(可选)

技术参数
额定电压      1900/3300V
额定温度      0°C to +90°C
弯曲半径      12 x 外径
防火            IEC60332第一部分, BS4066第一部分

电缆参数
三芯1900/3300 V铅护套铠装电缆

三芯1900/3300 V铅护套铠装电缆

标称导体截面积

成股类型

标称绝缘厚度

标称铅护套厚度

标称内护套厚度

标称钢丝铠装直径

标称外护套厚度

标称外径

标称重量

mm²

No./mm

mm

mm

mm

mm

mm

mm

kg/km

3x16

7/1.70

2

1.3

1

1.6

1.8

31.8

2750

3x25

7/2.14

2

1.4

1

1.6

1.8

34.9

3412

3x35

7/2.52

2

1.5

1

1.6

1.9

37.6

4045

3x50*

19/1.78

2

1.5

1.2

2

2

40.2

4822

3x70*

19/2.14

2

1.5

1.2

2

2.1

41.7

5560

3x95*

19/2.52

2

1.6

1.2

2

2.2

43.5

6582

3x120*

37/2.03

2

1.7

1.4

2.5

2.3

50.4

8440

3x150*

37/2.25

2

1.8

1.4

2.5

2.4

52.7

9540

3x185*

37/2.52

2

1.9

1.4

2.5

2.5

56.6

11272

3x240*

61/2.25

2

2

1.6

2.5

2.6

62.3

13819

3x300*

61/2.52

2

2.2

1.6

2.5

2.7

66.9

16456

3x400*

61/2.85

2

2.3

1.6

2.5

2.9

71.4

20900

* 扇形多股导体
