BS5308 第二部分1类 (非铠装电缆)
BS5308第二部分1类PVC绝缘+总屏蔽+PVC护套
应用
非铠装类电缆 (第二部分1类) 主要应用于室内安装，也安装在潮湿的环境中.在工业生产进程中完成通信，数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联, 通常用于化学或石化工业中.
结构

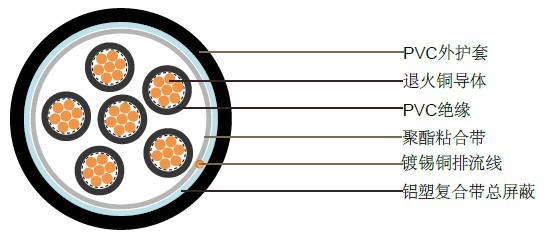

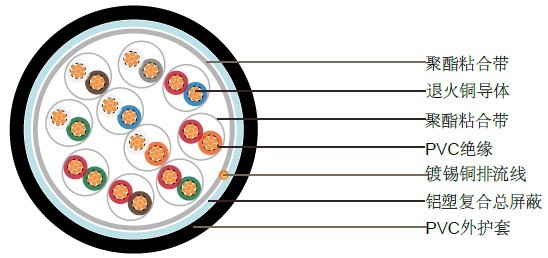

导体 |
退火铜或镀锡铜, 尺寸： 遵循BS6360标准，0.5mm²和0.75mm²，5类多股，1.5mm²，2类多股铜 |
绝缘 |
PVC(聚氯乙烯), 遵循BS6746标准，TI1类 |
成对 |
两芯对绞，加小于100mm的隔离带 |
线对颜色 |
多芯电缆: 40芯以下黄色（带有黑色数字编码）, 41-80芯黑色（带有黄色数字编码）. |
粘合带 |
透明的聚合酯带 |
总屏蔽 |
铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线 |
外护套 |
PVC(聚氯乙烯)护套，遵照BS6746标准，TM1类或6类 |
护套颜色 |
黑色/蓝色 |
物理性能和电气性能
工作温度: -40˚C - + 70˚C( 固定安装)
0˚C - +50˚C(工作中 )
最小弯曲半径: 5 x 外径
| 导体截面积 | mm 2 | 0.5 |
0.75 |
1.5 |
|
| 导体规格 | No. x mm | 16 x 0.2 |
24 x 0.2 |
7 x 0.53 |
|
| 最大导体电阻 | ohm/km | 39.7 |
26.5 |
12.3 |
|
| 最小绝缘电阻 | Gohm/km | 25 |
25 |
25 |
|
最大互容: |
pF/m |
250 |
250 |
250 |
|
芯与芯或芯与屏蔽之间的最大电容 |
pF/m |
400 |
400 |
400 |
|
| 相邻芯数间最大的感应系数/阻 抗比率 | μH/ohm | 25 |
25 |
40 |
|
| 测试电压 | 芯：芯 | V | 1000 |
1000 |
1000 |
| 芯：屏蔽 | V | 1000 |
1000 |
1000 |
|
| 最大额定电压 | V | 300/500 |
300/500 |
300/500 |
|
参数表
多芯
对数 |
导体 |
标称 |
标称 |
标称 |
标称 |
标称 |
|
no./mm |
mm2 |
mm |
mm |
mm |
kg/km |
2 |
16/0.2 |
0.5 |
0.6 |
0.8 |
6.2 |
60 |
3 |
16/0.2 |
0.5 |
0.6 |
0.8 |
6.6 |
75 |
4 |
16/0.2 |
0.5 |
0.6 |
0.8 |
7.2 |
80 |
6 |
16/0.2 |
0.5 |
0.6 |
0.9 |
8.6 |
110 |
10 |
16/0.2 |
0.5 |
0.6 |
1.1 |
11.2 |
180 |
20 |
16/0.2 |
0.5 |
0.6 |
1.2 |
14.2 |
310 |
40 |
16/0.2 |
0.5 |
0.6 |
1.3 |
18.7 |
570 |
80 |
16/0.2 |
0.5 |
0.6 |
1.5 |
26.5 |
1080 |
2 |
24/0.2 |
0.75 |
0.6 |
0.8 |
6.7 |
75 |
3 |
24/0.2 |
0.75 |
0.6 |
0.8 |
7.2 |
90 |
4 |
24/0.2 |
0.75 |
0.6 |
0.8 |
7.8 |
100 |
6 |
24/0.2 |
0.75 |
0.6 |
0.9 |
9.4 |
140 |
10 |
24/0.2 |
0.75 |
0.6 |
1.1 |
12.2 |
220 |
20 |
24/0.2 |
0.75 |
0.6 |
1.2 |
15.6 |
390 |
40 |
24/0.2 |
0.75 |
0.6 |
1.3 |
20.6 |
710 |
80 |
24/0.2 |
0.75 |
0.6 |
1.5 |
28.5 |
1350 |
2 |
7/0.53 |
1.5 |
0.6 |
0.8 |
8 |
105 |
3 |
7/0.53 |
1.5 |
0.6 |
0.9 |
8.2 |
135 |
4 |
7/0.53 |
1.5 |
0.6 |
0.9 |
9 |
150 |
6 |
7/0.53 |
1.5 |
0.6 |
1.1 |
11 |
205 |
10 |
7/0.53 |
1.5 |
0.6 |
1.2 |
14 |
330 |
20 |
7/0.53 |
1.5 |
0.6 |
1.3 |
17.9 |
580 |
40 |
7/0.53 |
1.5 |
0.6 |
1.5 |
24 |
1065 |
80 |
7/0.53 |
1.5 |
0.6 |
1.7 |
32.9 |
2025 |
多对
对数 |
导体 |
标称 |
标称 |
标称 |
标称 |
标称 |
|
no./mm |
mm2 |
mm |
mm |
mm |
kg/km |
1 |
16/0.2 |
0.5 |
0.6 |
0.8 |
6.2 |
60 |
2 |
16/0.2 |
0.5 |
0.6 |
0.8 |
7.6 |
80 |
5 |
16/0.2 |
0.5 |
0.6 |
1.1 |
12.4 |
200 |
10 |
16/0.2 |
0.5 |
0.6 |
1.2 |
16.5 |
340 |
15 |
16/0.2 |
0.5 |
0.6 |
1.3 |
19.2 |
480 |
20 |
16/0.2 |
0.5 |
0.6 |
1.3 |
21.7 |
570 |
30 |
16/0.2 |
0.5 |
0.6 |
1.5 |
26.4 |
880 |
50 |
16/0.2 |
0.5 |
0.6 |
1.7 |
33.4 |
1310 |
1 |
24/0.2 |
0.75 |
0.6 |
0.8 |
6.7 |
75 |
2 |
24/0.2 |
0.75 |
0.6 |
0.8 |
8.2 |
100 |
5 |
24/0.2 |
0.75 |
0.6 |
1.2 |
13.8 |
250 |
10 |
24/0.2 |
0.75 |
0.6 |
1.3 |
18.4 |
450 |
15 |
24/0.2 |
0.75 |
0.6 |
1.3 |
21.1 |
600 |
20 |
24/0.2 |
0.75 |
0.6 |
1.5 |
24.4 |
800 |
30 |
24/0.2 |
0.75 |
0.6 |
1.7 |
29.5 |
1080 |
50 |
24/0.2 |
0.75 |
0.6 |
2 |
37.6 |
1860 |
1 |
7/0.53 |
1.5 |
0.6 |
0.8 |
7.5 |
100 |
2 |
7/0.53 |
1.5 |
0.6 |
0.9 |
9.3 |
150 |
5 |
7/0.53 |
1.5 |
0.6 |
1.2 |
15.6 |
360 |
10 |
7/0.53 |
1.5 |
0.6 |
1.3 |
20.9 |
670 |
15 |
7/0.53 |
1.5 |
0.6 |
1.5 |
24.6 |
970 |
20 |
7/0.53 |
1.5 |
0.6 |
1.5 |
27.8 |
1230 |
30 |
7/0.53 |
1.5 |
0.6 |
1.7 |
33.7 |
1730 |
50 |
7/0.53 |
1.5 |
0.6 |
2 |
43 |
2740 |
