BS5308 第二部分1类 (非铠装电缆)
BS5308第二部分1类PVC绝缘+单对屏蔽+总屏蔽+PVC护套
应用
非铠装类电缆 (第二部分1类) 主要应用于室内安装，也安装在潮湿的环境中.在工业生产进程中完成通信，数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联, 通常用于化学或石化工业中.

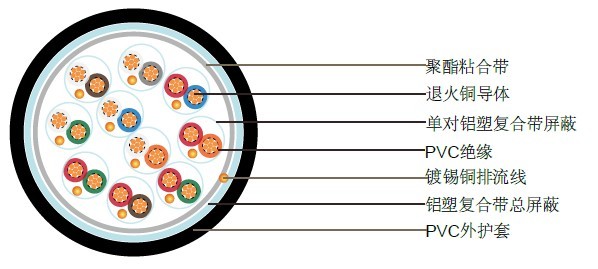

结构
导体 |
退火铜或镀锡铜, 尺寸： 遵循BS6360标准，0.5mm²和0.75mm²，5类多股，1.5mm²，2类多股铜 |
绝缘 |
PVC(聚氯乙烯), 遵循BS6746标准，TI1类 |
成对 |
两芯对绞，加小于100mm的隔离带 |
线对颜色 |
参照附注里的色彩编码 |
| 单对屏蔽 | 铝塑复合屏蔽，每对屏蔽金属面向内，紧挨0.5mm²的排流线 |
粘合带 |
透明的聚合酯带 |
总屏蔽 |
铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线 |
外护套 |
PVC(聚氯乙烯)护套，遵照BS6746标准，TM1类或6类 |
护套颜色 |
黑色/蓝色 |
物理性能和电气性能
工作温度: -40˚C - + 70˚C( 固定安装)
0˚C - +50˚C(工作中 )
最小弯曲半径: 5 x 外径
| 导体截面积 | mm 2 | 0.5 |
0.75 |
1.5 |
|
| 导体规格 | No. x mm | 16 x 0.2 |
24 x 0.2 |
7 x 0.53 |
|
| 最大导体电阻 | ohm/km | 39.7 |
26.5 |
12.3 |
|
| 最小绝缘电阻 | Gohm/km | 25 |
25 |
25 |
|
最大互容: |
pF/m |
250 |
250 |
250 |
|
芯与芯或芯与屏蔽之间的最大电容 |
pF/m |
400 |
400 |
400 |
|
| 相邻芯数间最大的感应系数/阻 抗比率 | μH/ohm | 25 |
25 |
40 |
|
| 测试电压 | 芯：芯 | V | 1000 |
1000 |
1000 |
| 芯：屏蔽 | V | 1000 |
1000 |
1000 |
|
| 最大额定电压 | V | 300/500 |
300/500 |
300/500 |
|
参数表
对数 |
导体 |
标称 |
标称 |
标称 |
标称 |
标称 |
|
no./mm |
mm2 |
mm |
mm |
mm |
kg/km |
| 2 | 16/0.2 | 0.5 | 0.6 | 1.1 | 11.2 | 170 |
| 5 | 16/0.2 | 0.5 | 0.6 | 1.2 | 14.6 | 270 |
| 10 | 16/0.2 | 0.5 | 0.6 | 1.3 | 19.4 | 520 |
| 15 | 16/0.2 | 0.5 | 0.6 | 15 | 22.7 | 650 |
| 20 | 16/0.2 | 0.5 | 0.6 | 1.5 | 25.9 | 860 |
| 30 | 16/0.2 | 0.5 | 0.6 | 1.7 | 31.2 | 1130 |
| 50 | 16/0.2 | 0.5 | 0.6 | 2.2 | 40.1 | 1880 |
| 2 | 24/0.2 | 0.75 | 0.6 | 1.1 | 12.2 | 200 |
| 5 | 24/0.2 | 0.75 | 0.6 | 1.2 | 15.8 | 355 |
| 10 | 24/0.2 | 0.75 | 0.6 | 1.3 | 21.1 | 560 |
| 15 | 24/0.2 | 0.75 | 0.6 | 1.5 | 24.9 | 770 |
| 20 | 24/0.2 | 0.75 | 0.6 | 1.7 | 28.6 | 990 |
| 30 | 24/0.2 | 0.75 | 0.6 | 2 | 34.7 | 1380 |
50 |
24/0.2 |
0.75 |
0.6 |
2.2 |
43.9 |
2225 |
2 |
7/0.53 |
1.5 |
0.6 |
1.2 |
13.6 |
265 |
5 |
7/0.53 |
1.5 |
0.6 |
1.3 |
147.8 |
490 |
10 |
7/0.53 |
1.5 |
0.6 |
1.5 |
24.1 |
820 |
15 |
7/0.53 |
1.5 |
0.6 |
1.7 |
28.2 |
1110 |
20 |
7/0.53 |
1.5 |
0.6 |
1.7 |
31.9 |
1470 |
30 |
7/0.53 |
1.5 |
0.6 |
2 |
38.8 |
2070 |
50 |
7/0.53 |
1.5 |
0.6 |
2.2 |
49.1 |
3340 |
