BS5308 第一部分1类 (非铠装电缆)
BS5308第一部分1类 PE绝缘+总屏蔽+PVC护套
应用
非铠装类电缆 (第一部分1类) 主要应用于室内安装，也安装在潮湿的环境中. 在工业生产进程中完成通信，数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联，通常应用于石油工业中.

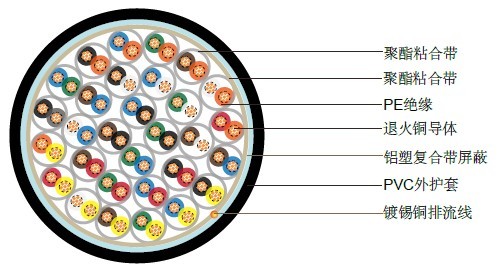

结构
导体 |
退火铜或镀锡铜, 尺寸： 遵循BS6360标准，0.5mm²和0.75mm²，5类多股，0.5 mm²和1.0 mm²，1类实心铜，1.5mm²和 2.5mm²，2类多股铜 |
绝缘 |
PE(聚乙烯)， 遵照BS6234标准，03类 |
成对 |
两芯对绞，加小于100mm的隔离带 |
线对颜色 |
参照附注里的色彩编码 |
粘合带 |
透明的聚合酯带 |
总屏蔽 |
铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线 |
外护套 |
PVC(聚氯乙烯)护套，遵照BS6746标准，TM1类或6类 |
护套颜色 |
黑色/蓝色 |
物理性能和电气性能
工作温度: -40˚C - + 70˚C( 固定安装)
0˚C - +50˚C(工作中 )
最小弯曲半径: 5 x 外径
| 导体截面积 | mm 2 | 0.5 | 0.5 | 0.75 | 1.0 | 1.5 | |
| 导体规格 | No. x mm | 1 x 0.8 | 16 x 0.2 | 24 x 0.2 | 1 x 1.13 | 7 x 0.53 | |
| 最大导体电阻 | ohm/km | 36.8 | 39.7 | 26.5 | 18.2 | 12.3 | |
| 最小绝缘电阻 | Gohm/km | 5 | 5 | 5 | 5 | 5 | |
| 1kHz时的电容不平衡值（对：对屏蔽） | pF/250m | 250 | |||||
| 1kHz时的最大互容 （非屏蔽和总屏蔽的电缆，单对和两对除外） | pF/m | 115 | 115 | 115 | 115 | 120 | |
| 1kHz时的最大互容（单对屏蔽/总屏蔽电缆包括单对及两对） | pF/m | 75 | 75 | 75 | 75 | 85 | |
| 相邻芯数间最大的感应系数/阻 抗比率 | μH/ohm | 25 | 25 | 25 | 25 | 40 | |
| 测试电压 | 芯：芯 | V | 1000 | 1000 | 1000 | 1000 | 1000 |
| 芯：屏蔽 | V | 1000 | 1000 | 1000 | 1000 | 1000 | |
| 最大额定电压 | V | 300/500 | 300/500 | 300/500 | 300/500 | 300/500 | |
参数表
对数 |
导体 |
标称 |
标称 |
标称 |
标称 |
标称 |
|
no./mm |
mm2 |
mm |
mm |
mm |
kg/km |
1 |
1/0.8 |
0.5 |
0.5 |
0.8 |
5.5 |
35 |
2 |
1/0.8 |
0.5 |
0.5 |
0.8 |
6.8 |
55 |
5 |
1/0.8 |
0.5 |
0.5 |
1.1 |
10.9 |
125 |
10 |
1/0.8 |
0.5 |
0.5 |
1.2 |
14.4 |
215 |
15 |
1/0.8 |
0.5 |
0.5 |
1.2 |
16.5 |
300 |
20 |
1/0.8 |
0.5 |
0.5 |
1.3 |
18.8 |
385 |
30 |
1/0.8 |
0.5 |
0.5 |
1.3 |
22.3 |
545 |
50 |
1/0.8 |
0.5 |
0.5 |
1.5 |
28.5 |
875 |
1 |
16/0.2 |
0.5 |
0.6 |
0.8 |
6.2 |
60 |
2 |
16/0.2 |
0.5 |
0.6 |
0.8 |
7.6 |
80 |
5 |
16/0.2 |
0.5 |
0.6 |
1.1 |
12.4 |
210 |
10 |
16/0.2 |
0.5 |
0.6 |
1.2 |
16.5 |
340 |
15 |
16/0.2 |
0.5 |
0.6 |
1.3 |
19.2 |
440 |
20 |
16/0.2 |
0.5 |
0.6 |
1.3 |
21.7 |
570 |
30 |
16/0.2 |
0.5 |
0.6 |
1.5 |
26.4 |
780 |
50 |
16/0.2 |
0.5 |
0.6 |
1.7 |
33.4 |
1130 |
1 |
24/0.2 |
0.75 |
0.6 |
0.8 |
6.7 |
75 |
2 |
24/0.2 |
0.75 |
0.6 |
0.9 |
8.4 |
100 |
5 |
24/0.2 |
0.75 |
0.6 |
1.2 |
13.8 |
250 |
10 |
24/0.2 |
0.75 |
0.6 |
1.3 |
18.4 |
450 |
15 |
24/0.2 |
0.75 |
0.6 |
1.5 |
21.1 |
600 |
20 |
24/0.2 |
0.75 |
0.6 |
1.5 |
24.4 |
920 |
30 |
24/0.2 |
0.75 |
0.6 |
1.7 |
29.5 |
980 |
50 |
24/0.2 |
0.75 |
0.6 |
2 |
37.6 |
1690 |
1 |
1/1.13 |
1 |
0.6 |
0.8 |
6.6 |
85 |
2 |
1/1.13 |
1 |
0.6 |
0.8 |
8 |
115 |
5 |
1/1.13 |
1 |
0.6 |
1.2 |
13.5 |
290 |
10 |
1/1.13 |
1 |
0.6 |
1.2 |
17.7 |
500 |
15 |
1/1.13 |
1 |
0.6 |
1.3 |
20.6 |
670 |
20 |
1/1.13 |
1 |
0.6 |
1.5 |
23.8 |
950 |
30 |
1/1.13 |
1 |
0.6 |
1.5 |
28.4 |
1030 |
50 |
1/1.13 |
1 |
0.6 |
2 |
36.6 |
1750 |
1 |
7/0.53 |
1.5 |
0.6 |
0.8 |
7.5 |
100 |
2 |
7/0.53 |
1.5 |
0.6 |
0.9 |
9.3 |
150 |
5 |
7/0.53 |
1.5 |
0.6 |
1.2 |
15.6 |
360 |
10 |
7/0.53 |
1.5 |
0.6 |
1.3 |
20.9 |
690 |
15 |
7/0.53 |
1.5 |
0.6 |
1.5 |
24.6 |
880 |
20 |
7/0.53 |
1.5 |
0.6 |
1.5 |
27.8 |
1230 |
30 |
7/0.53 |
1.5 |
0.6 |
1.7 |
33.7 |
1560 |
50 |
7/0.53 |
1.5 |
0.6 |
2 |
43 |
2400 |
