BS5308 第一部分3类 (铅护套电缆)
BS5308第一部分3类PE绝缘+总屏蔽+铅护套+铠装+PVC护套
应用
铠装电缆(第一部分3类)主要用于容易遭受机械损害的环境中.镀锌钢丝铠装可以对电缆起到有效的保护作用.在工业生产进程中完成通信，数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联，通常应用于石油工业中. 此类电缆适用于需要机械保护的地下敷设，或用于潮湿的环境中，铅护套可抵抗芳香族化合物的侵蚀.

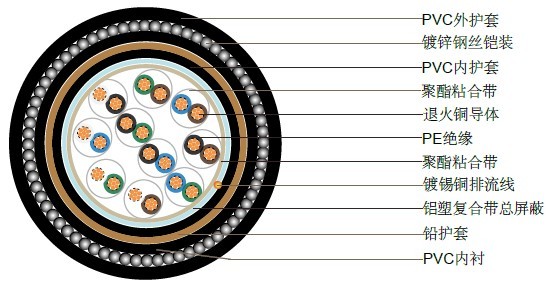

结构
导体 |
退火铜或镀锡铜, 尺寸： 遵循BS6360标准，0.5mm²和0.75mm²，5类多股，0.5 mm²和1.0 mm²，1类实心铜，1.5mm²和 2.5mm²，2类多股铜 |
绝缘 |
PE(聚乙烯)， 遵照BS6234标准，03类 |
成对 |
两芯对绞，加小于100mm的隔离带 |
线对颜色 |
参照附注里的色彩编码 |
粘合带 |
透明的聚合酯带 |
总屏蔽 |
铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线 |
| 内护套 | PVC(聚氯乙烯), 遵循BS6746标准，TM1类 或6类 |
| Lead 护套 | 铅合金 |
| Bedding | PVC(聚氯乙烯), 遵循BS6746标准，TM1类 |
| 铠装 | 镀锌钢丝铠装 |
外护套 |
PVC(聚氯乙烯)护套，遵照BS6746标准，TM1类或6类 |
护套颜色 |
黑色/蓝色 |
物理性能和电气性能
工作温度: -40˚C - +70˚C( 固定安装)
0˚C - +50˚C(工作中 )
最小弯曲半径: 15 x 外径
| 导体截面积 | mm 2 | 0.5 |
0.5 |
0.75 |
1.0 |
1.5 |
|
| 导体规格 | No. x mm | 1 x 0.8 |
16 x 0.2 |
24 x 0.2 |
1 x 1.13 |
7 x 0.53 |
|
| 最大导体电阻 | ohm/km | 36.8 |
39.7 |
26.5 |
18.2 |
12.3 |
|
| 最小绝缘电阻 | Gohm/km | 5 |
5 |
5 |
5 |
5 |
|
| 1kHz时的电容不平衡值（对：对屏蔽） | pF/250m |
|
|
250 |
|
|
|
| 1kHz时的最大互容 （非屏蔽和总屏蔽的电缆，单对和两对除外） | pF/m | 115 |
115 |
115 |
115 |
120 |
|
| 1kHz时的最大互容（单对屏蔽/总屏蔽电缆包括单对及两对） | pF/m | 75 |
75 |
75 |
75 |
85 |
|
| 相邻芯数间最大的感应系数/阻 抗比率 | μH/ohm | 25 |
25 |
25 |
25 |
40 |
|
| 测试电压 | 芯：芯 | V | 1000 |
1000 |
1000 |
1000 |
1000 |
| 芯：屏蔽 | V | 1000 |
1000 |
1000 |
1000 |
1000 |
|
| 最大额定电压 | V | 300/500 |
300/500 |
300/500 |
300/500 |
300/500 |
|
参数表
对数 |
导体 |
标称 |
标称 |
标称 |
标称 铠装厚度 |
标称 |
标称 |
|
no./mm |
mm2 |
mm |
mm |
mm |
mm |
kg/km |
1 |
1/0.80 |
0.5 |
0.5 |
6.3 |
0.9 |
10.7 |
200 |
2 |
1/0.80 |
0.5 |
0.5 |
7.1 |
0.9 |
11.5 |
260 |
5 |
1/0.80 |
0.5 |
0.5 |
11.6 |
0.9 |
16.2 |
460 |
10 |
1/0.80 |
0.5 |
0.5 |
15 |
1.25 |
20.7 |
790 |
15 |
1/0.80 |
0.5 |
0.5 |
17.1 |
1.25 |
22.8 |
1100 |
20 |
1/0.80 |
0.5 |
0.5 |
19.4 |
1.6 |
26 |
1280 |
30 |
1/0.80 |
0.5 |
0.5 |
23 |
1.6 |
29.8 |
1520 |
50 |
1/0.80 |
0.5 |
0.5 |
28.9 |
1.6 |
26.1 |
2100 |
1 |
16/0.20 |
0.5 |
0.6 |
7 |
0.9 |
11.4 |
250 |
2 |
16/0.20 |
0.5 |
0.6 |
7.9 |
0.9 |
12.3 |
300 |
5 |
16/0.20 |
0.5 |
0.6 |
13.1 |
0.9 |
17.9 |
560 |
10 |
16/0.20 |
0.5 |
0.6 |
17.2 |
1.25 |
22.9 |
970 |
15 |
16/0.20 |
0.5 |
0.6 |
19.8 |
1.6 |
26.4 |
1240 |
20 |
16/0.20 |
0.5 |
0.6 |
22.3 |
1.6 |
29.1 |
1640 |
30 |
16/0.20 |
0.5 |
0.6 |
26.9 |
1.6 |
33.9 |
1770 |
50 |
16/0.20 |
0.5 |
0.6 |
33.9 |
2 |
42.1 |
2770 |
1 |
1/1.13 |
1 |
0.6 |
7.4 |
0.9 |
11.8 |
290 |
2 |
1/1.13 |
1 |
0.6 |
8.4 |
0.9 |
13 |
345 |
5 |
1/1.13 |
1 |
0.6 |
14.2 |
1.25 |
19.7 |
790 |
10 |
1/1.13 |
1 |
0.6 |
17.4 |
1.25 |
24.3 |
1310 |
15 |
1/1.13 |
1 |
0.6 |
21.3 |
1.6 |
28.1 |
1740 |
20 |
1/1.13 |
1 |
0.6 |
24.4 |
1.6 |
31.2 |
2040 |
30 |
1/1.13 |
1 |
0.6 |
29 |
1.6 |
36.2 |
2180 |
50 |
1/1.13 |
1 |
0.6 |
37.3 |
2 |
45.7 |
3500 |
1 |
7/0.53 |
1.5 |
0.6 |
8.3 |
0.9 |
12.9 |
320 |
2 |
7/0.53 |
1.5 |
0.6 |
9.7 |
0.9 |
14.3 |
420 |
5 |
7/0.53 |
1.5 |
0.6 |
16.4 |
1.25 |
22.1 |
940 |
10 |
7/0.53 |
1.5 |
0.6 |
21.6 |
1.6 |
28.4 |
1500 |
15 |
7/0.53 |
1.5 |
0.6 |
25.2 |
1.6 |
32.2 |
1970 |
20 |
7/0.53 |
1.5 |
0.6 |
28.5 |
2 |
36.5 |
2400 |
30 |
7/0.53 |
1.5 |
0.6 |
34.3 |
2 |
42.5 |
3170 |
50 |
7/0.53 |
1.5 |
0.6 |
43.6 |
2.5 |
53.4 |
5020 |
