汽车电缆

GPT

应用:

单芯 PVC 聚氯乙烯绝缘应用于汽车电路配线,船舶以及各式运送工具之类低压线缆。

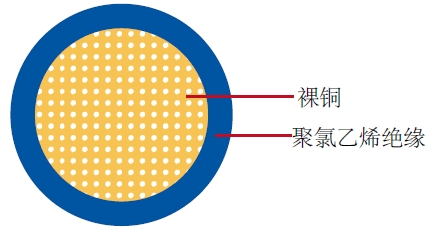

结构:

汽车电路配线

导体: 导体由符合 ASTM B3 要求的软铜线绞合而成
绝缘: PVC (聚氯乙烯)
标准: SAE J1128

技术参数:

工作温度:–40 °C - 80 °C

导体 绝缘 成缆
尺寸 标称导体截面积 股数/直径 最大直径 最小绝缘厚度 绝缘厚度 最大外径 重量
AWG mm2 No./mm mm mm mm mm kg/km
22* 1 x 0.35 7/0.25 0.76 - 0.58 2.10 7
20 1 x 0.50 7/0.32 0.97 0.41 0.58 2.40 10
18 1 x 0.80 16/0.25 1.17 0.41 0.58 2.50 12
18 1 x 0.80 19/0.23 1.17 0.41 0.58 2.50 12
16 1 x 1.00 19/0.28 1.45 0.41 0.58 2.90 17
14 1 x 2.00 19/0.36 1.80 0.41 0.58 3.20 25
12 1x 3.00 19/0.45 2.29 0.46 0.66 3.80 38
10 1 x 5.00 19/0.57 2.87 0.55 0.79 4.70 59
8** 1 x 8.00 19/0.73 3.26 0.66 0.94 6.00 96

*只适合在 M1L56-A标准下应用
** 只适合在SAE J1128 and UTMS标准下应用
*注:此处未指定的其他配置,大小,颜色和长度可根据要求提供
