EB/HDEB

应用:

单芯 PVC 聚氯乙烯绝缘低压线缆用于汽车电池用线。

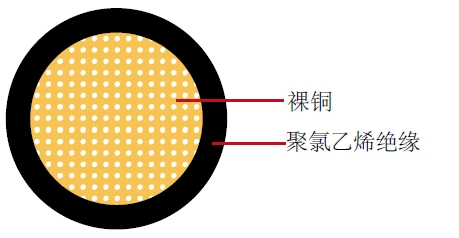

结构:

导体: Cu-ETP1 裸铜导体符合 JIS C 3102 标准
绝缘: PVC(聚氯乙烯)
标准: JIS C 3406
特性:
EB 线是超薄壁接地,它是由多股导线组成
HDEB 线较 EB 线壁厚一些,提供更好的机械强度

技术参数:

工作温度:–40 °C - 100 °C

EB
导体 绝缘 成缆
标称导体截面积 股数/直径 最大直径 20°C时的最大电阻值 绝缘厚度 最小外径 最大外径 重量
mm2 No./mm mm mΩ/m mm mm mm kg/km
1 x5 63/0.32 3.10 3.58 0.60 4.30 4.70 57
1 x9 112/0.32 4.20 2.00 0.60 5.40 5.80 95
1 x15 171/0.32 5.30 1.32 0.60 6.50 6.90 147
1 x20 247/0.32 6.50 0.92 0.60 7.70 8.00 207
1 x30 361/0.32 7.80 0.63 0.60 9.00 9.40 303
1 x40 494/0.32 9.10 0.46 0.60 10.30 10.80 374
1 x50 608/0.32 10.10 0.37 0.60 11.30 11.90 473
1 x60 741/0.32 11.10 0.31 0.60 12.30 12.90 570
EB
导体 绝缘 成缆
标称导体截面积 股数/直径 最大直径 20°C时的最大电阻值 绝缘厚度 最小外径 最大外径 重量
mm2 No./mm mm mΩ/m mm mm mm kg/km
FDEB
1 x9 112/0.32 4.20 2.00 1.00 6.20 6.50 109
1 x15 171/0.32 5.30 1.32 1.10 7.50 8.00 161
1 x20 247/0.32 6.50 0.92 1.10 8.70 9.30 225
1 x30 361/0.32 7.80 0.63 1.40 10.60 11.30 331
1 x40 494/0.32 9.10 0.46 1.40 11.90 12.60 442
1 x60 741/0.32 11.10 0.31 1.60 14.30 15.10 655

*注:此处未指定的其他配置,大小,颜色和长度可根据要求提供。
