汽车电缆

AVSSX/AESSX

应用:

单芯 XLPVC 交联聚氯乙烯,XLPE 交联聚乙烯绝缘线缆应用于汽车电气系统。

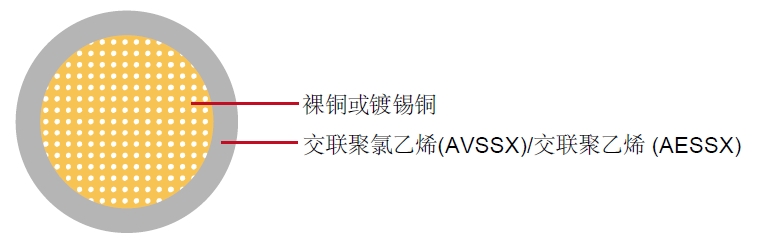

结构:

导体: Cu-ETP1 裸铜或镀锡铜符合 JIS C3102 标准
绝缘: 交联聚氯乙烯 XLPVC (AVSSX)
交联聚乙烯XLPE (AESSX)
标准: JASO D 608-92

技术参数:

工作温度:–40 °C - 105 °C (AVSSX)
工作温度:–40 °C - 120 °C (AESSX)

AVSSX
导体
绝缘
成缆
标称导体截面积 股数/直径 最大直径 20°C时的最大电阻值 绝缘厚度 最小外径 最大外径 重量
mm2 No./mm mm mΩ/m mm mm mm kg/km
1 x0.30 7/0.26 0.80 50.20 0.24 1.40 1.50 5
1 x0.50 7/0.32 1.00 32.70 0.24 1.60 1.70 7
1 x0.85 19/0.24 1.20 21.70 0.24 1.80 1.90 10
1 x0.85 7/0.40 1.10 20.80 0.24 1.80 1.90 10
1 x1.25 19/0.29 1.50 14.90 0.24 2.10 2.20 15
1 x2.00 19/0.37 1.90 9.00 0.32 2.70 2.80 23
1 x0.3f 19/0.16 0.80 48.80 0.24 1.40 1.50 2
1 x0.5f 19/0.19 1.00 34.60 0.30 1.60 1.70 7
1 x0.75f 19/0.23 1.20 23.60 0.30 1.80 1.90 10
1 x1.25f 37/0.21 1.50 14.60 0.30 2.10 2.20 14
AVSSX
导体
绝缘
成缆
标称导体截面积 股数/直径 最大直径 20°C时的最大电阻值 绝缘厚度 最小外径 最大外径 重量
mm2 No./mm mm mΩ/m mm mm mm kg/km
1 x2f 37/0.26 1.80 9.50 0.40 2.60 2.70 22
AESSX
1 x0.3f 19/0.16 0.80 48.80 0.30 1.40 1.50 5
1 x0.5f 19/0.19 1.00 64.60 0.30 1.60 1.70 7
1 x0.75f 19/0.23 1.20 23.60 0.30 1.80 1.90 10
1 x1.25f 37/0.21 1.50 14.60 0.30 2.10 2.20 14
1 x2f 37/0.26 1.80 9.50 0.40 2.60 2.70 22

标称尺寸列的“F”表示一个更细的导线直径的软导体。

*注:此处未指定的其他配置,大小,颜色和长度可根据要求提供。
