N07V-K

应用及描述
这些电缆适用于建筑行业，工业，工艺品行业，电线及电力运输。装在管道内，有形的或者隐藏的或者类似的封闭系统。适用于静态的，受保护的开关和控制设备里面。交流电流达1000伏或直流达750伏接地。1平方毫米截面只适合起重设备和机械电路。火灾危险安装的最大工作温度不得高于55摄氏度。并不适宜铺设在室外和地下。

标准及认证
HD 21,CEI 20-22 ,CEI-UNEL 35752,CEI 20-52, IEC 332-3 ,
直流低压指令73/23/EEC and 93/68/EEC, ROHS认证

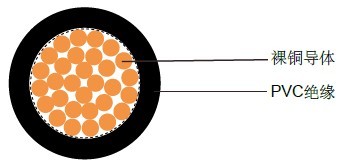

电缆结构
- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- 聚氯乙烯 R2 绝缘

技术特性
- 工作电压: 450/750V
- 测试电压: 2500 V
- 最小弯曲半径: 4 x Ø
- 工作温度: -10°C to +70º C
- 短路时可达到的最高温度: +160º C
- 阻燃: IEC 60332.1 CEI EN 50265-2-1; CEI 20-22 II
- 绝缘电阻: 20 MΩ x km

电缆参数

线规	芯数 x 导体 截面积 # x mm²	标称绝缘 厚度 mm	标称外径 mm	标称铜的 重量 kg/km	标称电缆重量 kg/km
16(30/30)	1 x 1.5	0,7	3.1	14.4	21
14(50/30)	1 x 2.5	0,8	3.6	24	33
12(56/28)	1 x 4	0,8	4.3	38	47
10(84/28)	1 x 6	0,8	4.9	58	68
8(80/26)	1 x 10	1,0	6.4	96	114
6(128/26)	1 x 16	1,0	8.1	154	173
4(200/26)	1 x 25	1,2	9.8	240	265
2(280/26)	1 x 35	1,2	11.1	336	358
1(400/26)	1 x 50	1,4	13.1	480	512
2/0 (356/24)	1 x 70	1,4	15.5	672	702
3/0 (485/24)	1 x 95	1,6	17.2	912	925
4/0 (614/24)	1 x 120	1,6	19.7	1152	1178
300 MCM (765/24)	1 x 150	1,8	22.3	1440	1466
350 MCM (944/24)	1 x 185	2,0	25.4	1776	1812
500MCM(1225/24)	1 x 240	2,2	28.1	2304	2377
